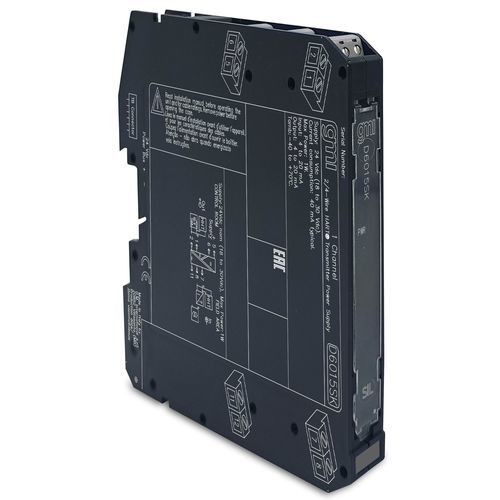

Condicionador de sinal analógico D6015SK

4–20 mAcom alimentação elétrica DCpara trilho DIN

Fonte de alimentação de transmissor HART® SIL2 de 2/4 fiosO módulo de fonte de alimentação repetidora D6015 é uma interface de entrada analógica de alta integridade adequada para aplicações que requerem o nível SIL 2 em sistemas relacionados com a segurança para indústrias de alto risco. Fornece uma alimentação CC totalmente flutuante para energizar transmissores convencionais de 2 fios 4-20 mA, activos ou passivos, e repete a corrente no circuito flutuante para acionar uma carga. O circuito permite sinais de comunicação bidireccionais, para dispositivos HART®.SIL 2 / SC 34-20 mA Entrada Ativa-Passiva, Saída Fonte-DissipadorCompatível com HART®À prova de curto-circuito na entrada e na saídaAlta precisãoIsolamento de três portas, Entrada/Saída/AbastecimentoEstado: ACTIVECanais: 1Tensão de alimentação24 Vdc nom (18 a 30 Vdc), protegido contra polaridade inversaConsumo de corrente40 mA a 24 Vdc com saída de 20 mA, típico.Dissipação de potência1,0 W a 24 Vdc com saída de 20 mA, típico.Tipo de entrada4 a 20 mA (entrada alimentada separadamente, queda de tensão ≤ 0,5 V) ou 4 a 20 mA (corrente Tx de 2 fios limitada a ≈ 25 mA), intervalo de leitura de 0 a 24 mA.Tensão de linha do transmissor16,5 V mínimo a 20 mA.Tipo de saída4 a 20 mA, no máx. 600 Ω de carga em modo fonte; V min. 2 V @ 0 Ω de carga V max. 30 V em modo de sumidouro (resistência de carga máx. 600 Ω), corrente limitada a ≈ 25 mA.Tempo de resposta5 ms.DesempenhoRef. Condições24 V de alimentação, 250 Ω de carga, 23 ± 1 °C de temperatura ambiente.Exatidão de calibração≤ ± 20 μA.Exatidão de linearidade≤ ± 10 μA.Influência da temperatura≤ ± 2 μA/°C.IsolamentoTensão de testeEntrada/Saída 2,5 kV; Entrada/Alimentação 2,5 kV; Saída/Alimentação 500 V.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °C.Limites de temperatura de armazenamento -45 a +80 °C.MontagemTipo de trilho DIN 35 mm, com ou sem barramento de alimentação ou em placa de termoplástico personalizada.Peso Peso cerca de 130 g.Ligação por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG).DimensõesLargura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Certificações: EMC (Declaração de Conformidade EAC EMC), Certificados Metrológicos (Bielorrússia, Cazaquistão, Rússia), SIL (TUV IT 25 SIL 0634)Declarações de Conformidade: Declaração de Conformidade UE para a série D6000, Declaração de Conformidade G3 Especificações Técnicas:Tensão de alimentação: 24 Vdc nom (18 a 30 Vdc)Consumo de corrente: 40 mA @ 24 Vdc com 20 mA de saídaDissipação de energia: 1.0 W @ 24 Vdc com saída de 20 mAEntrada: 4 a 20 mA, queda de tensão ≤ 0,5 V, faixa de leitura de 0 a 24 mASaída: 4 a 20 mA, máx. 600 Ω de carga, corrente limitada @ ≈ 25 mTempo de resposta: 5 msExactidão da calibração: ≤ ± 20 μExactidão da linearidade: ≤ ± 10 μInfluência da temperatura: ≤ ± 2 μA/°CIsolamento: Entrada/Saída 2,5 kV; Entrada/Abastecimento 2,5 kV; Saída/Abastecimento 500 VOtemperatura de funcionamento: -40 a +70 °CTemperatura de armazenamento: -45 a +80 °CMontagem: Trilho DIN 35 mmPeso: cerca de 130 gDimensões: 12.5 x 123 x 120 mm
