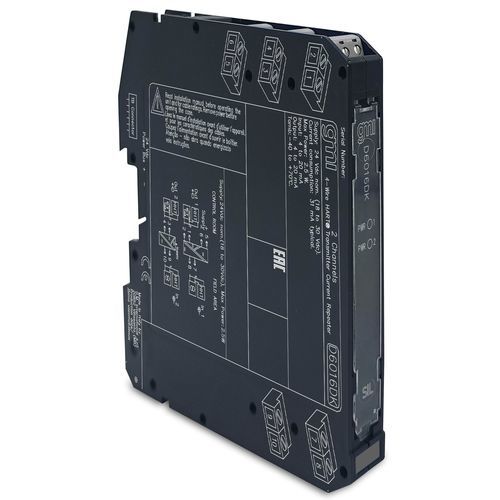

Repetidor de comunicação D6016DK

de interfacede correntepara trilho DIN

Repetidor de Corrente SIL3 2-Fios Ativo HART® TxO módulo Repetidor de Corrente D6016 é uma interface de entrada analógica de alta integridade adequada para aplicações que requerem o nível SIL 3 em sistemas relacionados com a segurança para indústrias de alto risco. Repete uma entrada de sinal de corrente 4-20 mA ativa de 2 fios em circuito flutuante para acionar uma carga de área segura. O módulo permite sinais de comunicação bidireccionais, para dispositivos HART®.SIL 3 / SC 32 canais totalmente independentes4-20 mA Fonte-Sink SaídaHART® compatívelAlta PrecisãoIsolamento de três portas, Entrada/Saída/AbastecimentoAlta Densidade, dois canais por unidadeEstado: ACTIVECanais: 2SuprimentoVoltagem24 Vdc nom (18 a 30 Vdc), protegida contra polaridade inversaConsumo de corrente31 mA @ 24 Vdc com saída de 20 mA, típico.Dissipação de energia1,80 W @ 24 Vdc com saída de 20 mA em carga de 250 Ω e alimentação de saída de 24 Vdc para modelos de dissipador, típico.Tipo de entrada4 a 20 mA (entrada alimentada separadamente, queda de tensão ≤ 7 V), faixa de leitura de 0 a 22 mA.Impedância HART225 Ω, típica.OutputType4 a 20 mA.Faixa de tensão de saída do dissipador2 a 30 V.Faixa de carga0 a 500 Ω, com entrada Tx convencional 250 Ω nom (160 a 500 Ω), com entrada Tx inteligente.Limitação de corrente24 mA (até 450 Ω de carga) ≤ corrente máxima ≤ 26 mA.Tempo de resposta20 ms (10 a 90 % de mudança de passo).PerformanceRef. Condições24 V de alimentação, 250 Ω de carga, 23 ± 1 °C de temperatura ambiente.Precisão de calibração≤ ± 20 μA.Precisão de linearidade≤ ± 20 μA.Influência da temperatura≤ ± 2 μA/°C.IsolamentoTensão de testeEntrada/Saída 2,5 kV; Entrada/Saída 2.5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 V.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °C.Limites de temperatura de armazenamento -45 a +80 °C.MontagemTipoDIN-Rail 35 mm, com ou sem barramento de alimentação ou em placa de termo personalizado. Peso cerca de 135 gLigação através de blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG).DimensõesLargura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Política de ciclo de vida do produto: ENCertificações:Resumo do Certificado SIL: TUV IT 25 SIL 0609 A (EN)Declarações de Conformidade:Declaração de Conformidade da UE para a série D6000 (EN | IT)Declaração de Conformidade de conformidade G3 (EN)Documentação:Folha de dados do D6016 (EN | IT | FR | PT | DE | ES | CN | JA)Manual de Instruções D6016 (EN)Manual de Segurança D6016 (EN)Especificações Técnicas:SIL 3 / SC 32 canais totalmente independentes4-20 mA Fonte-Sink SaídaHART® compatívelAlta PrecisãoIsolamento de três portas, Entrada/Saída/AbastecimentoAlta Densidade, dois canais por unidadeTensão: 24 Vdc nom (18 a 30 Vdc), protegido contra polaridade reversaConsumo de Corrente: 31 mA @ 24 Vdc com saída de 20 mA, típicoDissipação de energia: 1.80 W @ 24 Vdc com saída de 20 mA em carga de 250 Ω e alimentação de saída de 24 Vdc para modelos com dissipador, típicoTipo de entrada: 4 a 20 mA (entrada alimentada separadamente, queda de tensão ≤ 7 V), faixa de leitura de 0 a 22 mAImpedância HART: 225 Ω, típicaTipo de saída: 4 a 20 mFaixa de tensão de saída do dissipador: 2 a 30 VFaixa de carga: 0 a 500 Ω, com entrada Tx convencional 250 Ω nom (160 a 500 Ω), com entrada Tx inteligenteLimitação de corrente: 24 mA (até 450 Ω de carga) ≤ corrente máxima ≤ 26 mTempo de resposta: 20 ms (10 a 90 % de mudança de passo)Precisão de calibração: ≤ ± 20 μA Precisão de linearidade: ≤ ± 20 μATemp. influência: ≤ ± 2 μA/°CTensão de teste: Entrada/Saída 2,5 kV; Entrada/Abastecimento 2,5 kV; Entrada/Entrada 500 V; Saída/Abastecimento 500 V; Saída/Saída 500 VOtemperatura de funcionamento: -40 a +70 °CTemperatura de armazenamento: -45 a +80 °CMontagem: Trilho DIN 35 mm, com ou sem barramento de alimentação ou em termo personalizado. BoardPeso: cerca de 135 gConexão: por blocos de terminais de parafuso de desconexão de plug-in polarizado para acomodar terminações de até 2,5 mm² (13 AWG)Dimensões: Largura 12,5 mm, Profundidade 123 mm, Altura 120 mm
