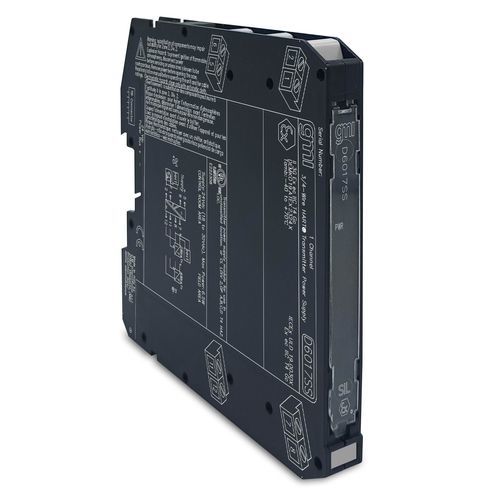

Repetidor isolado D6017SS

SIL 3HART

O módulo de fonte de alimentação repetidora D6017 é uma interface de entrada analógica de alta integridade adequada para aplicações que requerem o nível SIL 3 em sistemas relacionados com a segurança para indústrias de alto risco. Fornece uma alimentação CC totalmente flutuante para energizar transmissores de 4-20 mA de 3 e 4 fios e repete a corrente no circuito flutuante para acionar uma carga. O circuito permite sinais de comunicação bidireccionais, para dispositivos HART®.SIL 3 / SC 3Instalação na Zona 2/Div. 2Fonte de alimentação isolada em campo para Tx de 3/4 fiosEntrada ativa de 4-20 mA, saída fonte-drenoCompatível com HART®À prova de curto-circuito na entrada e na saídaAlta precisãoIsolamento de três portas, entrada/saída/alimentaçãoEspecificações técnicas:Alimentação: Tensão: 24 Vdc nom (18 a 30 Vdc), protegida contra polaridade reversa. Consumo de corrente: 270 mA @ 24 Vdc com alimentação de 200 mA e sinal de saída de 20 mA em 250 Ω, típico. Dissipação de energia: 1.75 W @ 24 Vdc com alimentação de 200 mA e sinal de saída de 20 mA em 250 Ω, típico.Entrada: Tipo: 4 a 20 mA (queda de tensão ≤ 6 V), faixa de leitura de 0 a 24 mA. Tensão de linha do transmissor: 24 V nominal, 23 V mínimo a 200 mA. Corrente nominal: 200 mA (protegido por fusível rearmável), com redução linear até 150 mA, de 50 a 70°C. Impedância HART: 225 Ω, típica.Saída: Gama de corrente: 4 a 20 mA, limitada a 25 mA. Faixa de tensão de saída do dissipador: 2 a 30 V. Carga Tx convencional: 0 a 550 Ω. Carga de Tx inteligente: 250 Ω nom (150 a 500 Ω). Tempo de resposta: 10 ms (variação de passo de 10 a 90 %).Desempenho: Ref. Condições: alimentação de 24 V, carga de 250 Ω, temperatura ambiente de 23 ± 1 °C. Precisão de calibração: ≤ ± 20 µA. Exatidão da linearidade: ≤ ± 20 µA. Influência da temperatura: ≤ ± 2 µA/°C.Isolamento: Tipo: Alimentação/Entrada 500 V; Alimentação/Saída 500 V; Entrada/Saída 500 V; Alimentação de Campo/Entrada 500 V; Alimentação de Campo/Saída 500 V; Alimentação de Campo/Alimentação 500 V.Condições ambientais: Temperatura de funcionamento: -40 a +70 °C. Temperatura de armazenamento: -45 a +80 °C.Montagem: Tipo: Trilho DIN 35 mm, com ou sem barramento de alimentação ou em placa de termo personalizado. Personalizado. Peso: cerca de 155 g. Ligação: por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG). Dimensões: Largura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Canais: 1Status: ACTIVO
