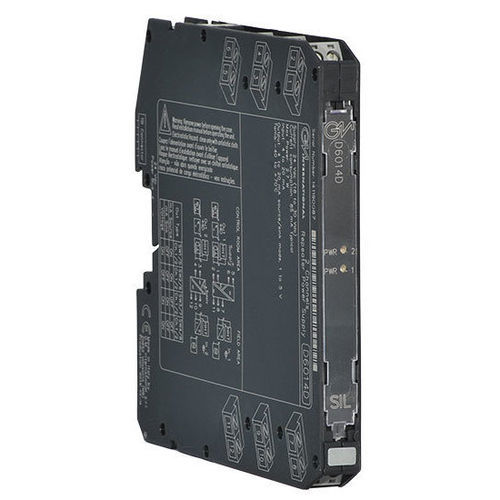

Repetidor SIL 3 D6014D

HART4–20 mA

Fonte de alimentação de transmissor HART® SIL3 de 2/4 fiosO módulo de fonte de alimentação repetidora D6014 é uma interface de entrada analógica de alta integridade adequada para aplicações que requerem o nível SIL 3 em sistemas relacionados com a segurança para indústrias de alto risco. Fornece uma alimentação CC totalmente flutuante para energizar transmissores convencionais de 2 fios 4-20 mA, activos ou passivos, e repete a corrente no circuito flutuante para acionar uma carga. O módulo suporta a duplicação da corrente de saída e permite sinais de comunicação bidireccionais, para dispositivos HART®.SIL 3 / SC 32 canais totalmente independentesEntrada ativa-passiva de 4-20 mA, saída fonte-drenoDuplicação da corrente de saída disponívelCompatível com HART®À prova de curto-circuito na entrada e na saídaProgramabilidade no local através de interrutor DIPAlta precisãoIsolamento de três portas, entrada/saída/alimentaçãoAlta densidade, dois canais por unidadeTensão de alimentação24 Vdc nom (18 a 30 Vdc), protegida contra polaridade inversaConsumo de corrente90 mA a 24 Vdc com saída de 20 mA, típico.Dissipação de energia1,35 W @ 24 Vdc com saída de 20 mA, típica.Tipo de entrada4 a 20 mA (entrada alimentada separadamente, queda de tensão ≤ 0,5 V) ou 4 a 20 mA (corrente Tx de 2 fios limitada a ≈ 25 mA), gama de leitura de 0 a 24 mA.Tensão de linha do transmissor15,0 V típica, 14,5 V mínima, a 20 mA.Tipo de saída4 a 20 mA, no máx. 550 Ω em modo de fonte (conformidade típica de 12 V); V min. 8 V @ 0 Ω de carga V max. 30 V em modo dissipador, corrente limitada ≈ 25 mA ou 1 a 5 V em derivação interna de 250 Ω (ou 2 a 10 V em derivação interna de 500 Ω a pedido). Duplicação da corrente de saída disponível (D6014D).Tempo de resposta5 ms (0 a 100 % de mudança de passo).DesempenhoRef. Condições24 V de alimentação, 250 Ω de carga, 23 ± 1 °C de temperatura ambiente.Exatidão de calibração≤ ± 0,1 % FSR.Exatidão de linearidade≤ ± 0,05 % FSR.Influência da temperatura≤ ± 0,01 % FSR no zero/espaço para uma variação de 1 °C.IsolamentoTensão de testeEntrada/Saída 2,5 kV; Entrada/Fonte 2.5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 V.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °C.Limites de temperatura de armazenamento -45 a +80 °C.MontagemTipoDIN-Rail 35 mm, com ou sem barramento de alimentação ou em placa de termoplástico personalizada.Peso Peso cerca de 155 gLigação através de blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG).DimensõesLargura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Estado: ACTIVECanais: 2Especificações técnicas:SIL 3 / SC 32 canais totalmente independentesEntrada ativa-passiva de 4-20 mA, saída fonte-drenoDuplicação da corrente de saída disponívelCompatível com HART®À prova de curto-circuito na entrada e na saídaProgramabilidade de campo por interrutor DIPAlta precisãoIsolação de três portas, entrada/saída/alimentaçãoAlta densidade, dois canais por unidadeTensão de alimentação: 24 Vdc nom (18 a 30 Vdc)Consumo de corrente: 90 mA @ 24 Vdc com 20 mA de saídaDissipação de energia: 1.35 W @ 24 Vdc com saída de 20 mATipo de entrada: 4 a 20 mA, faixa de leitura de 0 a 24 mTensão de linha do transmissor: 15,0 V típica, 14,5 V mínima, a 20 mATipo de saída: 4 a 20 mA, máx. 550 Ω de carga em modo fonte, 1 a 5 V ou 2 a 10 V a pedidoTempo de resposta: 5 msPrecisão da calibração: ≤ ± 0,1 % FSRPrecisão da linearidade: ≤ ± 0,05 % FSRTemperatura de influência: ≤ ± 0,01 % FSR por 1 °CIsolamento: In/Out 2,5 kV; In/Supply 2,5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 VOtemperatura de funcionamento: -40 a +70 °CTemperatura de armazenamento: -45 a +80 °CMontagem: Trilho DIN 35 mmPeso: cerca de 155 gConexão: blocos de terminais de parafuso de desconexão plug-in até 2,5 mm² (13 AWG)Dimensões: 12.5 x 123 x 120 mm (L x P x A)
