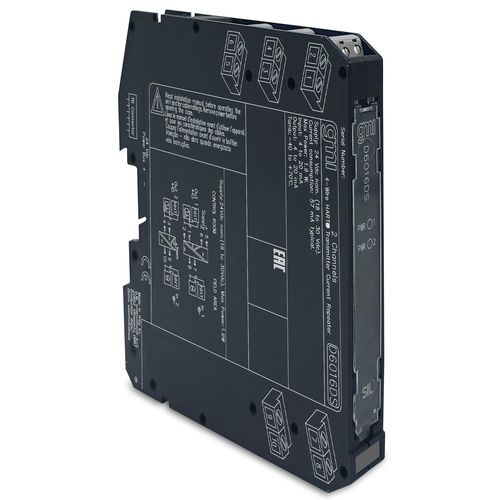

Repetidor de corrente D6016DS

de comunicaçãopara trilho DINisolado

O módulo Repetidor de Corrente D6016DS é uma interface de entrada analógica de alta integridade adequada para aplicações que exigem nível SIL 3 em sistemas relacionados à segurança para indústrias de alto risco. Ele repete um sinal de entrada de corrente ativa de 2 fios de 4 a 20 mA em um circuito flutuante para acionar uma carga de área segura. O módulo permite sinais de comunicação bidirecionais para dispositivos HART®. - SIL3 / SC3 - 2 canais totalmente independentes - Saída de fonte-sumidouro 4-20 mA - Compatível com HART® - Alta precisão - Isolamento de três portas: Entrada/Saída/Alimentação - Alta densidade, dois canais por unidade Especificações técnicas: - Tensão de alimentação: 24 Vdc nominal (18 a 30 Vdc), proteção contra inversão de polaridade - Consumo de corrente: 57 mA a 24 Vdc com saída de 20 mA, típico - Dissipação de potência: 1.50 W a 24 Vdc com saída de 20 mA em carga de 250 Ω - Tipo de entrada: 4 a 20 mA (entrada alimentada separadamente, queda de tensão ≤ 7 V) - Impedância HART: 225 Ω, típico - Tipo de saída: 4 a 20 mA - Faixa de tensão: 2 a 30 V - Faixa de carga: 0 a 500 Ω - Limitação de corrente: 24 mA (até 450 Ω de carga) - Tempo de resposta: 20 ms - Precisão de calibração: ≤ ± 20 μA - Precisão de linearidade: ≤ ± 20 μA - Influência da temperatura: ≤ ± 2 μA/°C - Tensão de teste de isolamento: Entrada/Saída 2.5 kV - Temperatura de operação: –40 a +70 °C - Temperatura de armazenamento: –45 a +80 °C - Montagem: Trilho DIN de 35 mm - Peso: aprox. 115 g - Dimensões: 12.5 x 123 x 120 mm Status: ATIVO Canais: 2
