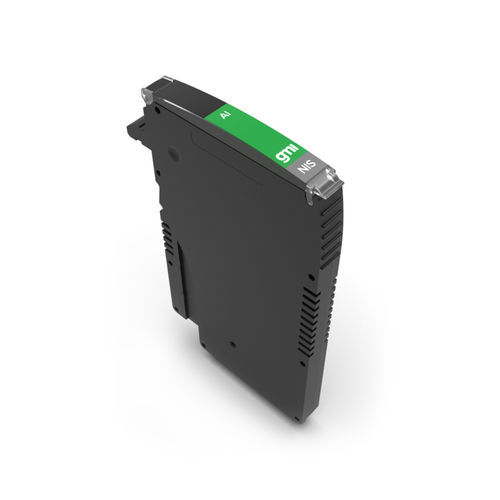

Repetidor de comunicação X1-NIS-AI-01-S

de interfacede correnteisolado

Repetidor de corrente SIL3 de 2 fios passivo/ativo HART® TxO módulo de alimentação do repetidor de corrente X1-NIS-AI-01 é uma interface de entrada analógica de alta integridade adequada para aplicações que requerem o nível SIL 3 em sistemas relacionados com a segurança para indústrias de alto risco. Fornece uma alimentação isolada para energizar transmissores passivos convencionais de 4-20 mA a dois fios, enquanto repete a corrente para a placa do sistema. Os transmissores activos de dois fios também são suportados. O circuito permite a comunicação bidirecional HART® para dispositivos passivos e activos. O módulo afunda sempre a corrente e a Placa de Terminação alarga a sua utilização aos loops de fonte. Está disponível um defeito de corrente fora de gama de acordo com a norma IEC 60947-5-6 NAMUR NE 43 com limites configuráveis através da Gateway opcional. Para facilitar as operações de manutenção, os dispositivos de campo podem ser desligados através de um mecanismo de alavanca de inserção/extração de duas posições. Este produto requer uma Placa de Terminação dedicada.CARACTERÍSTICASIL 3 / SC 3Instalação na Zona 2 / Divisão 2Desconexão de laço para facilitar as operações de manutençãoEntrada Ativa-Passiva de 4-20 mA a 2 fiosCompatível com HART®Falha fora de gama de acordo com a norma IEC 60947-5-6 NAMUR NE 43Prova de curto-circuito de entrada e saídaAlta PrecisãoIsolação de três portas, Entrada/Saída/AbastecimentoEstado: ACTIVECHANNELS: 1GeralDissipação de energia0,55 W (Tx passivo), 1,05 W (Tx ativo) @ 24 Vdc com 20 mA, 24 Vdc + 250 Ω de saída, típico.Tensão de alimentação do sistema24 Vdc nom (18 a 30 Vdc).Consumo de corrente23 mA @ 24 Vdc com 20 mA, típico.Tipo de saída do sistemaCorrente 4 a 20 mA. O módulo sempre afunda a corrente e a placa de terminação estende seu uso para loops de fonte.Tempo de resposta≤ 20 ms (4 a 20 mA ou 20 a 4 mA).Limitação de corrente26 mA típico.Carga máxima600 Ω.Tensão máxima30 V.Tensão mínima15 V (incluindo queda de tensão de resistência em série).Entrada de campoTipoCorrente 4 a 20 mA, Tx passiva ou ativa.Tensão da linha Tx passiva20 V mínimo @ 20 mA.Queda de tensão Tx activa6,5 V máximo @ 20 mA.Limitação de corrente26 mA típica.Tipo de falhaEstá disponível uma falha fora de gama com limites configuráveis na linha de falha comum.DesempenhoRef. CondiçõesFonte de 24 V, saída de 24 V + 250 Ω, temperatura ambiente de 23 ± 1 °C.Precisão de linearidade≤ ± 20 µA.Precisão de calibração≤ ± 20 µA.Influência da temperatura≤ ± 2 µA/°C.Tensão de teste de isolamentoEntrada de campo/Saída do sistema 2,5 kV; entrada de campo/alimentação do sistema 2.5 kV; Saída do sistema/Alimentação do sistema 500 V.Condições ambientaisTemperatura de funcionamento-40 a +70 °C.Temperatura de armazenamento-45 a +80 °C.Tipo de montagemEm placa de terminação personalizada.Pesocerca de 55 g.DimensõesLargura 10 mm, Profundidade 80 mm, Altura 120 mm.Certificações:ATEX: FM ATEX zona 2 Série X1 Certificado em inglês (Europa) FM23ATEX0039X, FM, 2025-08-13Ex: FM US X1 Series Divisions and Zones Certificado em inglês (América do Norte) FM23US0073X, FM, 2025-08-12Ex: FM Canada X1 Series Divisions and Zones Certificado em inglês (América do Norte) FM23CA0055X, FM, 2025-08-12IECEx: FM IECEx Série X1 Certificado em inglês (Internacional) IECEx FMG 23.0018X, FM, 2025-08-12SIL: TUV IT 25 SIL 0528 A Resumo do certificado SIL (Internacional) TUV IT 25 SIL 0528 A Rev.1, TUV_SUD, 2025-09-19UKEx: FM UKEx zone 2 X1 Series English Certificate (United Kingdom) FM23UKEX0040X, FM, 2025-08-14Declarações de conformidade:Declaração de conformidade UE do X1-NIS-AI-01Declaração de conformidade Reino Unido do X1-NIS-AI-01Especificações técnicas:Produto: X1-NIS-AI-01-SChannels: 1Dissipação de energia: 0.55 W (Tx passivo), 1,05 W (Tx ativo) @ 24 Vdc com 20 mTensão de alimentação do sistema: 24 Vdc nom (18 a 30 Vdc)Consumo de corrente: 23 mA @ 24 Vdc com 20 mSaída do sistema: Corrente de 4 a 20 mA, sempre afunda a correnteTempo de resposta: ≤ 20 msLimitação de corrente: 26 mA típicoCarga máxima: 600 ΩTensão máxima: 30 VMTensão mínima: 15 VEntrada de campo: Corrente de 4 a 20 mA, Tx passiva ou ativaTensão de linha de Tx passiva: 20 V mínimo @ 20 mQueda de tensão de Tx ativa: 6,5 V máximo @ 20 mPrecisão de linearidade: ≤ ± 20 µPrecisão de calibração: ≤ ± 20 µInfluência de temperatura: ≤ ± 2 µA/°CIsolação Tensão de teste: Entrada de campo/Saída do sistema 2,5 kV; Entrada de campo/Alimentação do sistema 2,5 kV; Saída do sistema/Alimentação do sistema 500 VOTemperatura de funcionamento: -40 a +70 °CTemperatura de armazenamento: -45 a +80 °CMontagem: Em placa de terminação personalizadaPeso: cerca de 55 gDimensões: Largura 10 mm, Profundidade 80 mm, Altura 120 mm
