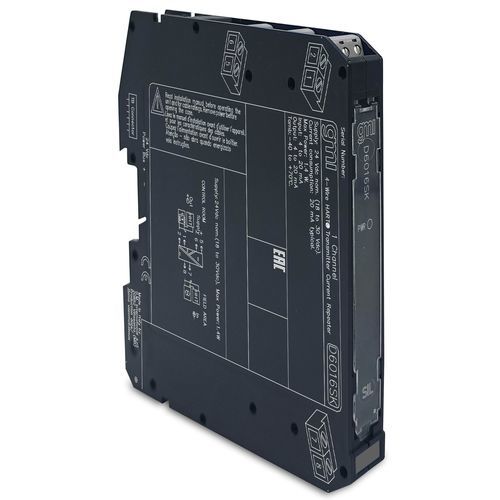

Repetidor de comunicação D6016SK

de interfacede correntepara trilho DIN

Repetidor de Corrente SIL3 2-Fios Ativo HART® TxO módulo Repetidor de Corrente D6016 é uma interface de entrada analógica de alta integridade adequada para aplicações que requerem o nível SIL 3 em sistemas relacionados com a segurança para indústrias de alto risco. Repete uma entrada de sinal de corrente 4-20 mA ativa de 2 fios em circuito flutuante para acionar uma carga de área segura. O módulo permite sinais de comunicação bidireccionais, para dispositivos HART®.SIL 3 / SC 32 canais totalmente independentes4-20 mA Fonte-Sink SaídaHART® compatívelAlta PrecisãoIsolamento de três portas, Entrada/Saída/AbastecimentoAlta Densidade, dois canais por unidadeSuprimentoVoltagem24 Vdc nom (18 a 30 Vdc), protegido contra polaridade inversaConsumo de corrente20 mA @ 24 Vdc com 20 mA de saída, típico.Dissipação de energia1,00 W @ 24 Vcc com saída de 20 mA em carga de 250 Ω e alimentação de saída de 24 Vcc para modelos com dissipador, típico.Tipo de entrada4 a 20 mA (entrada alimentada separadamente, queda de tensão ≤ 7 V), faixa de leitura de 0 a 22 mA.Impedância HART225 Ω, típica.Tipo de saída4 a 20 mA.Faixa de tensão de saída do dissipador2 a 30 V.Faixa de carga0 a 500 Ω, com entrada Tx convencional 250 Ω nom (160 a 500 Ω), com entrada Tx inteligente.Limitação de corrente24 mA (até 450 Ω de carga) ≤ corrente máxima ≤ 26 mA.Tempo de resposta20 ms (10 a 90 % de mudança de passo).DesempenhoRef. Condições24 V de alimentação, 250 Ω de carga, 23 ± 1 °C de temperatura ambiente.Precisão de calibração≤ ± 20 μA.Precisão de linearidade≤ ± 20 μA.Influência da temperatura≤ ± 2 μA/°C.IsolamentoTensão de testeEntrada/Saída 2,5 kV; Entrada/Saída 2.5 kV; In/In 500 V; Out/Supply 500 V; Out/Out 500 V.Condições ambientaisLimites de temperatura de funcionamento -40 a +70 °C.Limites de temperatura de armazenamento -45 a +80 °C.MontagemTipoDIN-Rail 35 mm, com ou sem barramento de alimentação ou em placa de termo personalizado. Peso cerca de 115 g.Ligação por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG).DimensõesLargura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Estado: ACTIVECanais: 1Política de ciclo de vida do produto: ENCertificações: SIL (TUV IT 25 SIL 0609 A, TUV_SUD, 2025-07-29)Declarações de conformidade: Declaração de conformidade da UE para a série D6000, Declaração de conformidade G3Acessórios: OPT5096, JDFT049Especificações Técnicas:SIL 3 / SC 32 canais totalmente independentes4-20 mA Saída Fonte-SinkHART® compatívelAlta PrecisãoIsolamento de três portas, Entrada/Saída/AbastecimentoAlta Densidade, dois canais por unidadeVoltagem: 24 Vdc nom (18 a 30 Vdc)Consumo de Corrente: 20 mA @ 24 Vdc com 20 mA de saídaDissipação de Potência: 1.00 W @ 24 Vdc com saída de 20 mA em carga de 250 ΩEntrada: 4 a 20 mA, queda de tensão ≤ 7 V, faixa de leitura de 0 a 22 mAImpedância HART: 225 ΩSaída: 4 a 20 mA, Faixa de tensão de saída do dissipador 2 a 30 VFaixa de carga: 0 a 500 ΩLimitação de corrente: 24 mA (até 450 Ω de carga) ≤ corrente máxima ≤ 26 mTempo de resposta: 20 ms (10 a 90 % de mudança de passo)Precisão de calibração: ≤ ± 20 μA Precisão de linearidade: ≤ ± 20 μATemp. influência: ≤ ± 2 μA/°CTensão de teste: Entrada/Saída 2,5 kV; Entrada/Abastecimento 2,5 kV; Entrada/Entrada 500 V; Saída/Abastecimento 500 V; Saída/Saída 500 VOtemperatura de funcionamento: -40 a +70 °CTemperatura de armazenamento: -45 a +80 °CMontagem: Trilho DIN 35 mmPeso: cerca de 115 gConexão: blocos de terminais de parafuso de desconexão plug-in até 2,5 mm² (13 AWG)Dimensões: 12.5 mm x 123 mm x 120 mm
