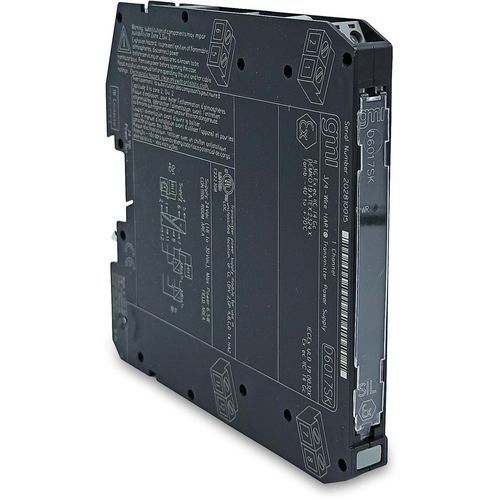

Repetidor isolado D6017SK

SIL 34–20 mA

O módulo de fonte de alimentação repetidora D6017 é uma interface de entrada analógica de alta integridade adequada para aplicações que requerem o nível SIL 3 em sistemas relacionados com a segurança para indústrias de alto risco. Fornece uma alimentação CC totalmente flutuante para energizar transmissores de 4-20 mA de 3 e 4 fios e repete a corrente no circuito flutuante para acionar uma carga. O circuito permite sinais de comunicação bidireccionais, para dispositivos HART®.SIL 3 / SC 3Instalação na Zona 2/Div. 2Fonte de alimentação isolada em campo para Tx de 3/4 fiosEntrada ativa de 4-20 mA, saída fonte-drenoCompatível com HART®À prova de curto-circuito na entrada e na saídaAlta precisãoIsolamento de três portas, entrada/saída/alimentaçãoEspecificações técnicas:Tensão de alimentação24 Vdc nom (18 a 30 Vdc), protegida contra polaridade inversa.Consumo de corrente255 mA @ 24 Vdc com alimentação de 200 mA e sinal de saída de 20 mA em 250 Ω, típico.Dissipação de potência1.9 W @ 24 Vdc com alimentação de 200 mA e sinal de saída de 20 mA em 250 Ω, típico.Tipo de entrada4 a 20 mA (queda de tensão ≤ 6 V), gama de leitura de 0 a 24 mA.Tensão de linha do transmissor24 V nominal, 23 V mínimo @ 200 mA.Classificação de corrente200 mA (protegido por fusível reinicializável), com redução linear até 150 mA, de 50 a 70°C.Impedância HART225 Ω, típica.SaídaFaixa de corrente4 a 20 mA, limitada a 25 mA.Faixa de tensão de saída2 a 30 V.Carga Tx convencional0 a 550 Ω.Carga Tx inteligente250 Ω nom (150 a 500 Ω).Tempo de resposta10 ms (10 a 90 % de mudança de passo).DesempenhoRef. Condições24 V de alimentação, 250 Ω de carga, 23 ± 1 °C de temperatura ambiente.Exatidão de calibração≤ ± 20 µA.Exatidão de linearidade≤ ± 20 µA.Influência da temperatura≤ ± 2 µA/°C.Tipo de isolamentoAbastecimento/In 500 V; Alimentação/Saída 500 V; Entrada/Saída 500 V; Alimentação de campo/In 500 V; Alimentação de campo/Saída 500 V; Alimentação de campo/Suprimento 500 V.Condições ambientaisTemperatura de funcionamento-40 a +70 °C.Temperatura de armazenamento-45 a +80 °C.Tipo de montagemTrilho DIN 35 mm, com ou sem barramento de alimentação ou em placa de termoplástico personalizada.Pesoaproximadamente 155 kg. Peso cerca de 155 g.Ligação através de blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG).DimensõesLargura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Estado: ACTIVOCanais: 1
