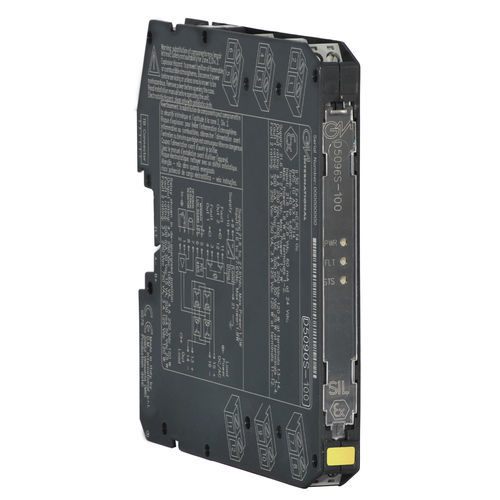

Módulo relé de comutação D5096S-100

de segurançapara montar em trilho DINisolado

O D5096S-100 é um módulo de relé adequado para comutação de circuitos relacionados à segurança até o nível SIL 3 para indústrias de alto risco. Ele fornece isolamento entre os contatos de entrada e saída. Disponibiliza 2+2 contatos de relé NO conectados em paralelo e depois em série para evitar disparos espúrios e aumentar a disponibilidade do processo. A função de segurança SIL 3 para cargas normalmente energizadas (NE) e SIL 2 para cargas normalmente desenergizadas (ND) / F&G está disponível. A carga pode ser isolada da fonte em ambas as polaridades. Uma ampla compatibilidade com diferentes DCS/PLC é garantida: o teste de impulso de condução é permitido por um circuito interno dedicado, que evita o cintilamento de contatos e LED. A detecção de curto-circuito/abertura de linha e carga e o monitoramento da tensão de carga são fornecidos, tanto quando a carga está desligada quanto quando está ligada. A falha no campo é refletida diretamente no PLC DO ao abrir a entrada e também é relatada ao abrir a saída de falha. A técnica de espelhamento de falhas garante uma ampla compatibilidade com os cartões PLC DO. - SIL 3 / SC 3 para cargas NE com driver NE - SIL 2 / SC 3 para cargas ND com driver ND - Instalação na Zona 2 - Até 5 A funcional / 6 A corrente de inrush - Desconexão de carga disponível em ambas as linhas de fornecimento - Alta disponibilidade do processo para evitar disparos espúrios - Compatível com testes de impulso DCS/PLC - Detecção de curto-circuito/abertura de linha e carga - Monitoramento de tensão de carga - Espelhamento universal de falhas no campo para o PLC DO - Contato de serviço disponível - Isolamento de entrada/saída/fornecimento Especificações técnicas: - Fornecimento: 24 Vdc nominal (18 a 30 Vdc), protegido contra polaridade reversa. Consumo de corrente: 15 mA a 24 Vdc, típico. Dissipação de potência: 0,35 W a 24 Vdc, típico. - Entrada: 24 Vdc nominal (21,6 a 27,6 Vdc), protegido contra polaridade reversa. As bobinas do relé são protegidas internamente com diodos supressores. Consumo de corrente: 45 mA a 24 Vdc, típico. Dissipação de potência: 1,1 W a 24 Vdc, típico. - Saída: Contato de relé SPST 2+2 sem tensão (2 contatos em paralelo em série) nos terminais 7-11 e 8-12, fechado quando o relé está energizado, aberto quando está desenergizado. Material do contato: Liga de Ag (sem Cd), banhado a ouro. Classificação do contato: 5 A 250 Vac 1250 VA, 5 A 250 Vdc 140 W (carga resistiva). Corrente mínima de comutação: 1 mA. Corrente de inrush: 6 A a 24 Vdc, 250 Vac. Vida útil mecânica/elétrica: 5 * 10⁶ / 3 * 10⁴ operações, típico. Tempo de operação/liberação: 30 ms / 30 ms, típico. - Falha: Curto-circuito/abertura de linha e carga, monitoramento de tensão de fornecimento. Linha/carga desligada ok: 25 Ω ≤ resistência ≤ 19 kΩ, típico. Falha de linha/carga desligada: resistência ≤ 15 Ω ou ≥ 21 kΩ, típico. Linha/carga ligada ok: 15 mA rms ≤ corrente ≤ 5 A rms, típico. Falha de linha/carga ligada: corrente ≤ 5 mA rms ou ≥ 6 A rms, típico. Tensão de fornecimento de carga ok: ≥ 20 Vdc/Vac, típico. Falha de tensão de fornecimento de carga: ≤ 5 Vdc/Vac, típico. Sinalização de falha: transistor optoacoplado NE SPST sem tensão (saída desenergizada em caso de falha). Espelhamento de falha: abertura de entrada (impedância > 1 MΩ). Classificação de falha: 100 mA a 35 Vdc. Queda de tensão de saída de falha: < 1 V. Tempo de resposta: 0,5 s, típico. - Isolamento: Tensão de teste: Saída/Entrada 1,5 kV; Saída/Fornecimento 1,5 kV; Saída/Falha 1,5 kV; Entrada/Fornecimento 500 V; Entrada/Falha 500 V; Fornecimento/Falha 500 V. - Condições ambientais: Temperatura de operação: –40 a +70 °C. Temperatura de armazenamento: -45 a +80 °C. - Montagem: Trilho DIN 35 mm, com ou sem barramento de alimentação ou em placa terminal personalizada. Peso: cerca de 125 g. Conexão: por blocos de terminais de parafuso desconectáveis polarizados para acomodar terminações de até 2,5 mm² (13 AWG). Dimensões: Largura 12,5 mm, Profundidade 123 mm, Altura 120 mm. - Canais: 1 - Status: ATIVO
