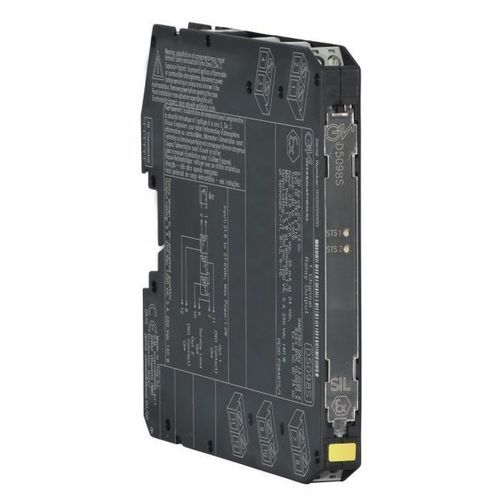

Módulo relé CA D5098S

de comutaçãode segurançapara montar em trilho DIN

Módulo de saída de relé SIL3 para cargas NE de 5 AO D5098 é um módulo de relé adequado para comutação de circuitos relacionados com segurança, até ao nível SIL 3, para indústrias de alto risco. Proporciona isolamento entre os contactos de entrada e de saída. Disponibiliza contactos NA para até duas cargas normalmente energizadas (NE) e contactos NF para fins de serviço. É garantida uma ampla compatibilidade com diferentes DCS/PLC: o teste de impulsos de condução é permitido por um circuito interno dedicado, que evita a cintilação dos contactos e dos LEDs.SIL 3 / SC 3 para cargas NE com driver NEInstalação na Zona 2Até 5 A funcional / 6 A de corrente de arranqueCompatível com teste de impulsos DCS/PLCContacto de serviço disponívelIsolamento de entrada/saídaEspecificações técnicas:Entrada:Tipo: 24 Vdc nom (21,6 a 27,6 Vdc), protegido contra polaridade inversa. As bobinas de relé são protegidas internamente com díodos supressores.Consumo de corrente: 45 mA @ 24 Vdc, típicoDissipação de energia: 1.1 W (D5098D), @ 24 Vdc, típico.Saída:Tipo: 1 contacto de relé SPDT sem tensão identificado com as saídas: Saída 1 (contacto NA) terminais 7-8 e Saída de Carga de Serviço 1 (contacto NF) terminais 7-11; 1 contacto de relé SPDT sem tensão identificado com as saídas Saída 2 (contacto NA) terminais 9-10 e Saída de Carga de Serviço 2 (contacto NF) terminais 9-12 (apenas para D5098D). Os terminais 7-8 (Saída 1) e 9-10 (Saída 2, apenas para o D5098D) estão abertos quando o relé está desenergizado, fechados na condição de relé energizado. As saídas de carga de serviço (não SIL) nos terminais 7-11 e 9-12 (apenas para o D5098D) estão normalmente fechadas quando o relé é desenergizado, abertas na condição de relé energizado.Material dos contactos: Liga de Ag (sem Cd), banhada a ouro.Classificação dos contactos: 5 A 250 Vac 1250 VA, 5 A 250 Vdc 140 W (carga resistiva).Corrente de comutação mínima do contato: 1 mA.Corrente de irrupção do contato: 6 A @ 24 Vdc, 250 Vac.Capacidade de rutura de carga DC e AC: consulte o Manual de Instruções.Derating de corrente de contato: consulte o Manual de Instruções.Vida mecânica / elétrica: 5 * 10⁶ / 3 * 10⁴ operação, típica.Tempo de operação / liberação: 30 ms / 20 ms, típico.Isolamento:Tensão de teste: Saída/entrada 1,5 kV; Entrada/entrada 500 V; Saída/Saída 1,5 kV.Condições ambientais:Temperatura de operação: -40 a +70 °C.Temperatura de armazenamento: -45 a +80 °C.Montagem:Tipo: Trilho DIN 35 mm, ou em placa Term. Board.Peso: cerca de 110 gConexão: por blocos de terminais de parafuso de desconexão polarizada plug-in para acomodar terminações de até 2,5 mm² (13 AWG).Dimensões: Largura 12,5 mm, Profundidade 123 mm, Altura 120 mm.Canais: 1Status: ACTIVO
