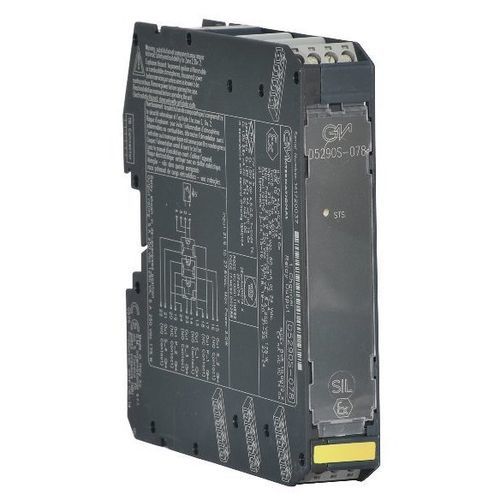

Módulo relé CA D5290S-078

de comutaçãode segurançapara montar em trilho DIN

O D5290-078 é um módulo de relé adequado para comutação de circuitos relacionados com a segurança, até ao nível SIL 3, para indústrias de alto risco. Proporciona isolamento entre os contactos de entrada e de saída. Disponibiliza até quatro contactos NA e dois contactos NF, que podem ser ligados externamente para múltiplas cargas Normalmente Energizadas (NE) ou Normalmente Desenergizadas (ND), com desconexão de uma ou ambas as linhas de alimentação e cargas de serviço adicionais. É garantida uma ampla compatibilidade com diferentes DCS/PLC: o teste de impulsos de condução é permitido por um circuito interno dedicado, que evita o contacto e a cintilação do LED. Este módulo relé não é adequado para aplicações de baixo consumo de corrente (sinalização sistema-a-sistema, acionamento de LEDs, etc.).SIL 3 / SC 3 para cargas NE/ND com driver NE/NDInstalação na Zona 2/Div. 2Até 5 A funcional / 8 A de corrente de arranqueDesconexão de carga em ambas as linhas de alimentação disponívelCompatível com teste de impulsos DCS/PLCContacto de serviço disponívelContactos múltiplos (até 4 cargas NE ou 2 cargas ND)Isolamento de entrada/saídaEspecificações técnicas:Entrada:Tensão: 24 Vdc nom (21,6 a 27,6 Vdc), protegida contra polaridade inversa. As bobinas de relé são protegidas internamente com diodos supressores.Consumo de corrente: 60 mA @ 24 Vdc, típico.Dissipação de energia: 1.5 W @ 24 Vdc, típico.Saída:Tipo: 2 contactos de relé SPDT (= contacto NA + paralelo de 2 contactos NF) livres de tensão identificados com as saídas: Out S_1 & Out P_1 e Out S_3 & Out P_2; 2 contactos de relé SPST (NA) sem tensão identificados com: Out S_2 e Out S_4. Os terminais 13-14 (Out S_1), 15-16 (Out S_2), 21-22 (Out S_4) e 23-24 (Out S_3) estão: abertos quando o relé está desenergizado, fechados na condição de relé energizado. Os terminais 17-18 (Saída P_1) e 19-20 (Saída P_2) são: fechados quando o relé é desenergizado, abertos na condição de relé energizado.Material dos contactos: Liga de Ag (sem Cd) ou AgSnO2.Classificação dos contactos: 5 A 250 Vac 1250 VA, 5 A 250 Vdc 175 W (carga resistiva).Corrente de irrupção do contato: 8 A @ 30 Vdc, 250 Vac.Corrente mínima de comutação do contato: 100 mA.Capacidade de rutura de carga DC e AC: consulte o Manual de Instruções.Vida mecânica / elétrica: 10 * 10⁶ / 5 * 10⁴ operação, típica.Tempo de operação / liberação: 55 ms / 25 ms, típico.Isolamento:Tipo: Input/All Outs 2,5 kV; Out S_1 & Out P_1/Out S_3 & Out P_2, Out S_2, Out S_4 500 V; Out S_3 & Out P_2/Out S_2, Out S_4 500 V; Out S_2/Out S_4 500 V.Condições ambientais:Temperatura de operação: -40 a +60 °C.Temperatura de armazenamento: -45 a +80 °C.Montagem:Tipo: Trilho DIN 35 mm, ou em placa Term. Board.Peso: cerca de 145 g.Conexão: por blocos de terminais de parafuso de desconexão polarizada plug-in para acomodar terminações de até 2,5 mm² (13 AWG).Dimensões: Largura 22,5 mm, Profundidade 123 mm, Altura 120 mm.Canais: 1Status: ACTIVO
