Módulo relé programável D5294S

de comutaçãode solode segurança

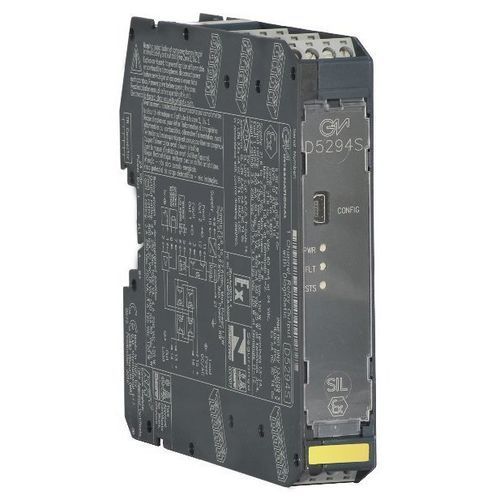

Módulo de saída de relé SIL3 para cargas de 5 A NE/ND com LFDO D5294 é um módulo de relé adequado para comutação de circuitos relacionados com a segurança, até ao nível SIL 3, para indústrias de alto risco. Proporciona isolamento entre os contactos de entrada e de saída. Disponibiliza contactos de relé 2+2 NA ligados em paralelo e depois em série para evitar disparos espúrios e para aumentar a disponibilidade do processo. A função de segurança SIL 3 de alta disponibilidade do processo para cargas normalmente energizadas (NE) e normalmente desenergizadas (ND) / F&G está disponível. A carga pode ser isolada da alimentação em ambas as polaridades. É garantida uma ampla compatibilidade com diferentes DCS/PLC: o teste de impulsos de condução é permitido por um circuito interno dedicado, que evita o contacto e a cintilação do LED. A deteção de curto-circuito/ circuito aberto na linha e na carga e a monitorização da tensão de carga são fornecidas, tanto quando a carga está desligada como quando a carga está ligada. A falha no campo é diretamente espelhada para o PLC DO e é também comunicada através da abertura da saída de falha. Os parâmetros de diagnóstico são programáveis e também podem ser monitorizados/configurados através do Modbus.SIL 3 / SC 3 para cargas NE/ND com driver NE/NDSIL 2 / SC 3 para SAÍDAS DE FALHAInstalação na Zona 2/Div. 2Até 5 A funcional / 6 A corrente de arranqueDesconexão de carga em ambas as linhas de alimentação disponívelAlta disponibilidade de processo para evitar disparos espúriosCompatível com teste de impulsos DCS/PLCDetecção de curto-circuito/ circuito aberto em linha e cargaMonitorização de tensão de cargaMonitorização de fuga à terraMonitorização da integridade da bobina internaEspelhamento de falhas de campo para o PLC DOModbus RTU RS-485 para monitorização e configuraçãoContacto de serviço disponívelIsolamento de entrada/saída/alimentaçãoEspecificações técnicas:Alimentação: 24 Vdc nom (18 a 30 Vdc), protegida contra polaridade reversa. Consumo de corrente: 45 mA @ 24 Vdc (sem falha), típico. Dissipação de energia: 1.1 W @ 24 Vdc (sem falhas), típico.Entrada: 24 Vdc nom (21,6 a 27,6 Vdc), protegida contra polaridade inversa. As bobinas do relé são protegidas internamente com díodos supressores. Consumo de corrente: 40 mA @ 24 Vdc (sem falha), típico. Dissipação de energia: 1.0 W @ 24 Vdc (sem falha), típico.Saída: Contacto de relé 2+2 SPST livre de tensão (2 contactos em paralelo em série) nos terminais 13-15 e 14-16, fecha quando o relé está sob tensão, abre quando está sem tensão. Material dos contactos: Liga de Ag (sem Cd), banhada a ouro. Classificação dos contactos: 5 A 250 Vac 1250 VA, 5 A 250 Vdc 140 W (carga resistiva). Corrente mínima de comutação dos contactos: 1 mA. Corrente de arranque dos contactos: 6 A @ 24 Vdc, 250 Vac. Vida mecânica / eléctrica: 5 * 10⁶ / 3 * 10⁴ operação, típica. Tempo de operação / liberação: 30 ms / 30 ms, típico.Falha: Carga e linha curto / circuito aberto, tensão de alimentação e monitor de fuga à terra. Fonte equivalente de diagnóstico: quando a carga está desligada, o circuito de diagnóstico força um sinal de deteção: 5,5 V em circuito aberto, 10 mA em curto-circuito, típico. Resistência de linha + carga: programável até 50 kΩ. Corrente de carga: programável até 5 A. Tensão de alimentação da carga: programável até 250 Vdc/Vac. Fuga à terra da carga: programável até 3 MΩ. Sinalização de falha: contacto DPST sem tensão. Classificação de falha 1: 0.5 A 30 Vac 15 VA, 0,5 A 50 Vdc 25 W (carga resistiva). Falha 2 nominal: 3 A 250 Vac 750 VA, 3 A 125 Vdc 120 W (carga resistiva). Tempo de resposta: 4 s, típico.Interface Modbus: Modbus RTU RS-485 até 115,2 kbps para monitorização/configuração/controlo.Isolamento: Saída/entrada 2,5 kV; Saída/Suprimento 2,5 kV; Saída/Saídas de falha 2,5 kV; Saída/RS485 Modbus 2,5 kV; Entrada/Suprimento 500 V; Entrada/Saída de falha 1 500 V; Entrada/Saída de falha 2 2,5 kV; Entrada/RS485 Modbus 500 V; Alimentação/Saída de falha 1 500 V; Alimentação/Saída de falha 2 2,5 kV; Alimentação/RS485 Modbus 500 V.Condições ambientais: Temperatura de funcionamento: -40 a +70 °C. Temperatura de armazenamento: -45 a +80 °C.Montagem: Trilho DIN 35 mm, com ou sem barramento de alimentação ou em placa Term. Personalizado. Peso: cerca de 195 g. Ligação: por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG). Dimensões: Largura 22,5 mm, Profundidade 123 mm, Altura 120 mm.Canais: 1Status: ACTIVO
