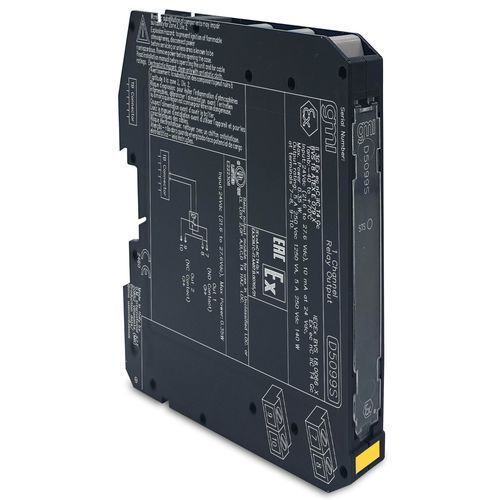

Módulo relé CD D5099S

CAde ativaçãode comutação

O D5099S é um módulo de relé que fornece um contato SPDT (Single Pole Double Throw) isolado da entrada. É projetado para uso com cargas de 5 A e é adequado para instalação em áreas perigosas Zona 2/Div. 2. A compatibilidade com cartões DO específicos com teste de pulso deve ser verificada. - Instalação na Zona 2/Div. 2 - Até 5 A funcional / 6 A corrente de inrush - Contatos NO (Normalmente Aberto) e NC (Normalmente Fechado) disponíveis - Baixa corrente de ativação da bobina (< 10 mA) - Isolamento Entrada/Saída Entrada: - Tipo: 24 Vdc nominal (21,6 a 27,6 Vdc). As bobinas do relé são protegidas internamente com diodos supressores. - Consumo de corrente: 10 mA @ 24 Vdc, típico. - Dissipação de potência: 0,24 W @ 24 Vdc, típico. Saída: - Tipo: Contato de relé SPDT sem tensão: contato NO nos terminais 7-8 e contato NC nos terminais 9-10. Os terminais 7-8 (NO) estão abertos quando o relé está desenergizado, fechados quando energizado. Os terminais 9-10 (NC) estão fechados quando o relé está desenergizado, abertos quando energizado. - Material do contato: Liga de Ag (sem Cd), banhado a ouro. - Capacidade de contato: 5 A 250 Vac 1250 VA, 5 A 250 Vdc 140 W (carga resistiva). - Corrente mínima de comutação do contato: 1 mA. - Corrente de inrush do contato: 6 A @ 24 Vdc, 250 Vac. - Capacidade de interrupção de carga DC e AC: Consulte o Manual de Instruções. - Vida mecânica / elétrica: 5 × 10⁶ / 3 × 10⁴ operações, típico. - Tempo de operação / liberação: 6 ms / 12 ms, incluindo tempo de ressalto do contato, típico. Isolamento: - Tensão de teste: Saída/Entrada 1,5 kV. Condições ambientais: - Temperatura de operação: –40 a +70 °C. - Temperatura de armazenamento: –45 a +80 °C. Montagem: - Tipo: Em placa terminal personalizada. - Peso: Aproximadamente 100 g. - Conexão: Por blocos de terminais de parafuso desconectáveis plugáveis polarizados para acomodar terminações de até 2,5 mm² (13 AWG). - Dimensões: Largura 12,5 mm, Profundidade 123 mm, Altura 120 mm. Status: ATIVO Canais: 1 Especificações técnicas / Características: - Módulo de saída de relé para cargas de 5 A - Contato SPDT isolado da entrada - Instalação na Zona 2/Div. 2 - Até 5 A funcional, 6 A corrente de inrush - Contatos NO e NC disponíveis - Baixa corrente de bobina (<10 mA) - Isolamento Entrada/Saída - Temperatura de operação: –40 a +70 °C - Dimensões: 12,5 x 123 x 120 mm - Peso: ~100 g
