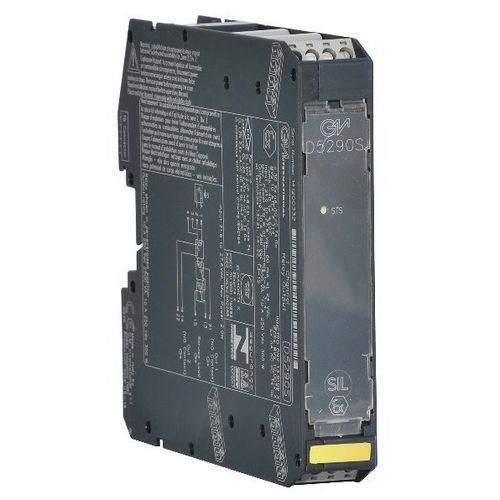

Módulo relé CA D5290S

de comutaçãode segurançapara montar em trilho DIN

O D5290S é um módulo de relé adequado para comutação de circuitos relacionados com segurança, até ao nível SIL 3, para indústrias de alto risco. Proporciona isolamento entre os contactos de entrada e saída. Disponibiliza dois contactos NA para cargas Normalmente Energizadas (NE), de modo a desligar a carga em ambas as linhas de alimentação, e um contacto NF para fins de serviço. É garantida uma ampla compatibilidade com diferentes DCS/PLC: o teste de impulsos de condução é permitido por um circuito interno dedicado, que evita a cintilação do contacto e do LED. Este módulo relé não é adequado para aplicações de baixo consumo de corrente (sinalização de sistema para sistema, acionamento de LEDs, etc.).SIL 3 / SC 3 para cargas NE com driver NEInstalação na Zona 2/Div. 2Até 10 A funcional / 16 A corrente de arranqueDesconexão de carga em ambas as linhas de alimentação disponívelCompatível com teste de impulsos DCS/PLCContacto de serviço disponívelIsolamento de entrada/saídaEspecificações técnicas:Entrada:Tensão: 24 Vdc nom (21,6 a 27,6 Vdc), protegida contra polaridade inversa. As bobinas do relé são protegidas internamente com díodos supressores.Consumo de corrente: 60 mA @ 24 Vdc, típico.Dissipação de energia: 1.5 W @ 24 Vdc, típico.Saída:Tipo: 1 contacto de relé SPDT sem tensão identificado com as saídas: Saída 1 (contacto NA) terminais 13-21 e Saída de Carga de Serviço (contacto NF) terminais 13-15; 1 contacto de relé SPST sem tensão identificado com a saída Saída 2 (contacto NA) terminais 14-22. Os terminais 13-21 (Saída 1) e 14-22 (Saída 2) estão abertos quando o relé está desenergizado, fechados na condição de relé energizado. A saída de carga de serviço (não SIL) nos terminais 13-15 é normalmente fechada quando o relé é desenergizado, aberta na condição de relé energizado.Material dos contactos: Liga de Ag (sem Cd) ou AgSnO2.Classificação dos contactos: 10 A 250 Vac 2500 VA, 10 A 250 Vdc 300 W (carga resistiva).Corrente de irrupção dos contactos: 16 A @ 24 Vdc, 250 Vac.Corrente mínima de comutação dos contactos: 100 mA.Capacidade de corte de carga DC e AC: consulte o Manual de Instruções.Vida mecânica / eléctrica: 10 * 10⁶ / 5 * 10⁴ operação, típica.Tempo de operação / liberação: 50 / 15 ms, típico.Isolamento:Tensão de teste: Entrada/Todas as saídas 2,5 kV; Saída 1/Saída 2 500V.Condições ambientais:Temperatura de operação: -40 a +60 °C.Temperatura de armazenamento: -45 a +80 °C.Montagem:Tipo: Trilho DIN 35 mm, ou em placa Term. Board.Peso: cerca de 165 g.Conexão: por blocos de terminais de parafuso de desconexão polarizada plug-in para acomodar terminações de até 2,5 mm² (13 AWG).Dimensões: Largura 22,5 mm, Profundidade 123 mm, Altura 120 mm.Canais: 1Status: ACTIVO
