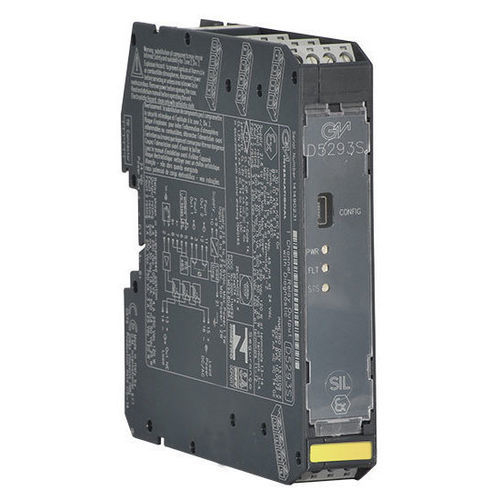

Módulo relé CD D5293S

CAprogramávelde comutação

O D5293S é um módulo de relé adequado para comutação de circuitos relacionados com segurança, até ao nível SIL 3, para indústrias de alto risco. Proporciona isolamento entre os contactos de entrada e saída. Disponibiliza dois contactos NA para cargas normalmente energizadas (NE), de modo a desligar a carga em ambas as linhas de alimentação, e um contacto NF para fins de serviço. A carga pode ser isolada da alimentação em ambas as polaridades. É garantida uma ampla compatibilidade com diferentes DCS/PLC: o teste de impulsos de condução é permitido por um circuito interno dedicado, que evita a cintilação do contacto e do LED. A deteção de curto-circuito/ circuito aberto na linha e na carga e a monitorização da tensão de carga são fornecidas, tanto quando a carga está desligada como quando a carga está ligada. A falha no campo é diretamente espelhada para o PLC DO e é também comunicada através da abertura da saída de falha. Os parâmetros de diagnóstico são programáveis e também podem ser monitorizados/configurados através do Modbus.SIL 3 / SC 3 para cargas NE com driver NESIL 2 / SC 3 para SAÍDAS DE FALHAInstalação na Zona 2/Div. 2Até 5 A funcional / 6 A de corrente de arranqueDesconexão de carga em ambas as linhas de alimentação disponívelCompatível com teste de impulsos DCS/PLCDetecção de curto-circuito/ circuito aberto em linha e cargaMonitorização da tensão de cargaEspelhamento de falhas de campo para o PLC DOModbus RTU RS-485 para monitorização e configuraçãoContacto de serviço disponívelIsolamento de entrada/saída/alimentaçãoEspecificações técnicas:Alimentação: 24 Vdc nom (18 a 30 Vdc), protegida contra polaridade inversa. Consumo de corrente: 40 mA @ 24 V (sem falha), típico. Dissipação de energia: 1.0 W @ 24 V (sem falha), típico.Entrada: 24 Vdc nom (21,6 a 27,6 Vdc), protegida contra polaridade inversa. As bobinas do relé são protegidas internamente com díodos supressores. Consumo de corrente: 40 mA @ 24 Vdc (sem falha), típico. Dissipação de energia: 1.0 W @ 24 Vdc (sem falha), típico.Saída: Contacto de relé 1 + 1 SPST sem tensão nos terminais 13-15 e 14-16, abre quando o relé está desenergizado (estado de segurança), fecha quando está energizado. Material do contacto: Liga de Ag (sem Cd), banhada a ouro. Classificação dos contactos: 5 A 250 Vac 1250 VA, 5 A 250 Vdc 140 W (carga resistiva). Corrente mínima de comutação dos contactos: 1 mA. Corrente de arranque dos contactos: 6 A @ 24 Vdc, 250 Vac. Capacidade de interrupção de carga CC e CA: consulte o Manual de Instruções. Redução da corrente dos contactos: consultar o Manual de Instruções. Vida mecânica / eléctrica: 5 * 10⁶ / 3 * 10⁴ operação, típica. Tempo de operação / liberação: 30 ms / 30 ms, típico.Falha: Carga e linha curto / circuito aberto, monitoramento da tensão de alimentação. Linha + resistência de carga: programável até 50 kΩ. Corrente de carga: programável até 5 A. Tensão de alimentação da carga: programável até 250 Vdc/Vac. Sinalização de falha: contacto DPST sem tensão. Classificação de falha 1: 0.5 A 30 Vac 15 VA, 0,5 A 50 Vdc 25 W (carga resistiva). Falha 2 nominal: 3 A 250 Vac 750 VA, 3 A 125 Vdc 120 W (carga resistiva). Tempo de resposta: 4 s, típico.Interface Modbus: Modbus RTU RS-485 até 115,2 kbps para monitorização/configuração/controlo.Isolamento: Tensão de teste: Out/In 2,5 kV; Out/Supply 2,5 kV; Out/Fault Outs 2,5 kV; Out/RS485 Modbus 2,5 kV; In/Supply 500 V; In/Fault Out 1 500 V; In/Fault Out 2 2,5 kV; In/RS485 Modbus 500 V; Supply/Fault Out 1 500 V; Supply/Fault Out 2 2,5 kV; Supply/RS485 Modbus 500 V.Condições ambientais: Temperatura de funcionamento: -40 a +70 °C. Temperatura de armazenamento: -45 a +80 °C.Montagem: Trilho DIN 35 mm, com ou sem barramento de alimentação ou em placa Term. Personalizado. Peso: cerca de 230 g. Ligação: por blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG). Dimensões: Largura 22,5 mm, Profundidade 123 mm, Altura 120 mm.Canais: 1Status: ACTIVO
