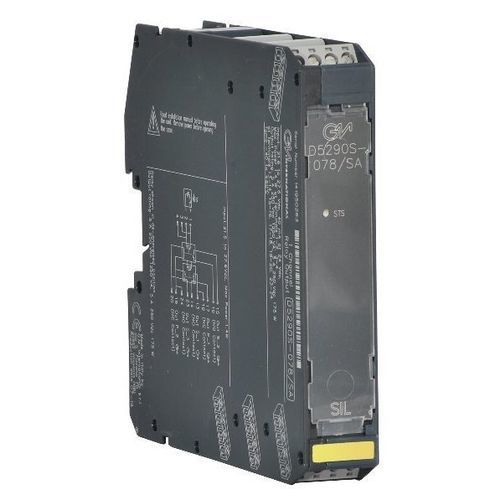

Módulo relé CA D5290S-078/SA

de comutaçãode segurançapara montar em trilho DIN

Módulo de saída de relé SIL3 para cargas de 5 A NE/NDO D5290-078/SA é um módulo de relé adequado para comutação de circuitos relacionados com a segurança, até ao nível SIL 3, para indústrias de alto risco. Proporciona isolamento entre os contactos de entrada e de saída. Disponibiliza até quatro contactos NA e dois contactos NF, que podem ser ligados externamente para múltiplas cargas Normalmente Energizadas (NE) ou Normalmente Desenergizadas (ND), com desconexão de uma ou ambas as linhas de alimentação, e cargas de serviço adicionais. A compatibilidade com cartões DO específicos com teste de impulsos tem de ser verificada. Este módulo relé não é adequado para aplicações de baixo consumo de corrente (sinalização de sistema para sistema, acionamento de LEDs, etc.).SIL 3 / SC 3 para cargas NE/ND com driver NECorrente funcional de até 5 A / corrente de irrupção de até 8 ADesconexão de carga em ambas as linhas de alimentação disponívelContato de serviço disponívelContatos múltiplos (até 3 cargas NE)Isolamento de entrada/saídaStatus: ACTIVECanais: 1EntradaVoltagem24 Vdc nom (21,6 a 27,6 Vdc), protegida contra polaridade inversa. As bobinas de relé são protegidas internamente com díodos supressores.Consumo de corrente40 mA a 24 Vdc, típico.Dissipação de potência1,0 W a 24 Vdc, típico.Tipo de saída2 contactos de relé SPDT sem tensão (= contacto NO + 1 ou 2 contactos NC paralelos) identificados com as saídas: Saída S_1 & Saída P_1 (1NC) e Saída S_3 & Saída P_2 (2 NC); 1 contacto de relé SPST (NO) sem tensão identificado com: Out S_2. Os terminais 13-14 (Out S_1), 15-16 (Out S_2) e 23-24 (Out S_3) estão: abertos quando o relé está desenergizado, fechados em condição de relé energizado. Os terminais 17-18 (Saída P_1) e 19-20 (Saída P_2) são: fechados quando o relé é desenergizado, abertos na condição de relé energizado.Material dos contactosLiga de Ag (sem Cd).Classificação dos contactos5 A 250 Vac 1250 VA, 5 A 250 Vdc 175 W (carga resistiva).Corrente de irrupção do contacto8 A @ 30 Vdc, 250 Vac.Corrente mínima de comutação do contacto100 mA.Capacidade de corte de carga DC e ACreferir-se ao Manual de Instruções.Vida mecânica / eléctrica10 * 10⁶ / 5 * 10⁴ operação, típica.Tempo de operação / liberação7 ms / 8 ms, típico.Tipo de isolamentoEntrada/Todas as saídas 2,5 kV; Saída S_1 & Saída P_1/Saída S_3 & Saída P_2, Saída S_2 500 V; Saída S_3 & Saída P_2/Saída S_2 500 V.Condições ambientaisLimites de temperatura de funcionamento -40 a +60 °C.Limites de temperatura de armazenamento -45 a +80 °C.MontagemTipoDIN-Rail 35 mm.Pesoaproximadamente 145 g.Ligaçãopor blocos de terminais de parafuso de desconexão polarizados para acomodar terminações até 2,5 mm² (13 AWG).DimensõesLargura 22,5 mm, Profundidade 123 mm, Altura 120 mm.Certificações: EMC (Comunidade Eurasiática), Marítimo (DNV-GL, KR), SIL (TUV SUD)Declarações de Conformidade: Declaração de Conformidade UE para relés D5000 para Área Segura, Declaração de Conformidade G3 Especificações Técnicas:Tensão de entrada: 24 Vdc nom (21,6 a 27,6 Vdc)Consumo de corrente: 40 mA @ 24 VdcDissipação de potência: 1.0 W @ 24 VdcContactos de relé: Até 4 NA e 2 NCContacto nominal: 5 A 250 Vac / 5 A 250 VdcContacto de arranque: 8 AMCorrente de comutação mínima: 100 mAIsolamento: Entrada/Todas as saídas 2,5 kTemperatura de funcionamento: -40 a +60 °CMontagem: Trilho DIN 35 mmPeso: ~145 gDimensões: 22.5 x 123 x 120 mm
