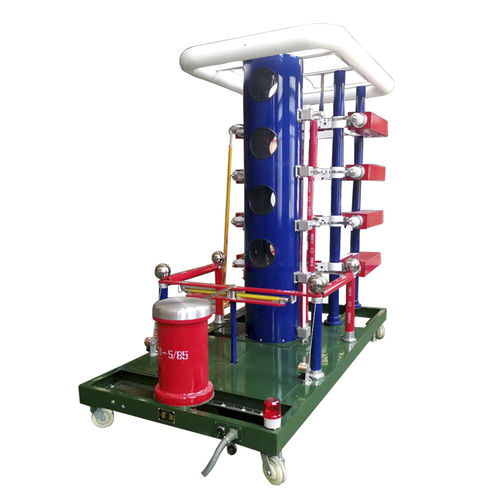

Sistema de teste de tensão de choque HZCJ

para rede elétricamodularde alta tensão

• Tensão nominal: 3000kV • Tensão por estágio: 200kV × 15 níveis • Energia nominal: 450kJ • Capacitância total: 0,1µF (30 × 3µF/100kV capacitores) • Forma de onda: impulso de raio 1,2/50µs, impulso de manobra 250/2500µs, onda cortada 2–6µs • Duração: ≥70% da tensão nominal, ciclo de operação 120s • Precisão do divisor: ≤±1%, tempo de resposta ≤100ns O gerador de tensão de impulso de 3000kV Huazheng é especialmente projetado para testes de equipamentos de alta tensão, incluindo transformadores, isoladores, buchas e sistemas GIS. Ele gera ondas completas de impulso de raio, ondas de impulso de manobra e ondas de impulso cortadas, em estrita conformidade com GB/T 311, GB/T 16927 e outros padrões internacionais. Com design modular em torre e construção robusta, fornece desempenho confiável para coordenação de isolamento e verificação de suportabilidade dielétrica em laboratórios e ambientes de campo. As principais vantagens incluem transformador de carga imerso em óleo, pilha de silício retificador de alta tensão e sistema de carregamento de corrente constante para saída estável. A estrutura possui 15 estágios empilhados com capacitores, resistores e gaps esféricos disparados imersos em óleo, garantindo sincronização confiável de descargas. Equipado com divisores capacitivos fracamente amortecidos, dispositivo de corte e acessórios modulares, este gerador oferece excelente fidelidade e repetibilidade de formas de onda, tornando-o ideal para institutos de pesquisa em energia, fabricantes e laboratórios de testes de alta tensão.
