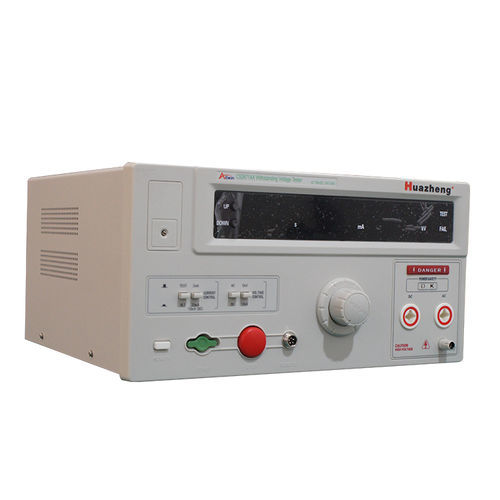

Testador Hipot de alta tensão CS2671AX

CCCA

Descrição do Produto
O testador de tensão suportável é um instrumento utilizado para medir a densidade de tensão suportável. Ele permite testar visualmente, com precisão, rapidez e confiabilidade, a tensão de ruptura, a corrente de fuga e outros índices de desempenho de segurança elétrica de diversos objetos medidos, podendo também funcionar como fonte de alimentação de alta tensão CC (CA) para testar o desempenho de componentes e do instrumento completo.

Breve Introdução
O testador de tensão suportável da série CS267X foi projetado de acordo com os requisitos das normas de segurança internacionais e nacionais, como IEC, BS, UL, JIS, etc. Sua faixa de tensão suportável é de 3 kV a 20 kV e a corrente de fuga é de 0 a 200 mA, podendo haver requisitos especiais adicionais. Este instrumento é adequado para todos os tipos de eletrodomésticos, fontes de alimentação, cabos, transformadores, terminais de conexão, aparelhos elétricos de baquelite de alta tensão, interruptores, tomadas e plugues, motores, lava-louças, máquinas de lavar roupa, secadoras centrífugas, fornos de micro-ondas, máquinas eletromagnéticas, fornos eletrônicos, fogões elétricos, panelas elétricas de arroz, televisores, ventiladores, equipamentos médicos, engenharia química e instrumentos eletrônicos.
Medidores, máquinas completas e outros equipamentos são utilizados para fornecer proteção contra sobretensão em sistemas elétricos de alta potência e para testar correntes de fuga. É também um dispositivo indispensável para experimentos de sobretensão em laboratórios de pesquisa científica e departamentos de supervisão técnica.
Os produtos da série CS267X de testadores de tensão suportável foram desenvolvidos com base na introdução e assimilação de testadores de tensão suportável avançados em todo o mundo, combinados com um grande número de casos de uso práticos de usuários chineses, para serem aprimorados e melhorados.
CS2670A, CS2670A-1, CS2670AX, CS2670Y, CS2671AX, CS2671BX, CS2671TX, CS2672BX, CS2672CX, CS2672DX, CS2673X, CS2674AX, etc., são modelos totalmente digitais desenvolvidos recentemente por nossa fábrica. Tanto a tensão de teste quanto o tempo de permanência da corrente de fuga são exibidos digitalmente, uma técnica inédita na China. Com base nos produtos originais, seu desempenho foi ainda mais aprimorado. A corrente de fuga pode ser configurada de forma contínua e opcional de 0,1 mA a 100 mA, de acordo com os diferentes padrões de segurança e requisitos dos usuários. Em relação ao tempo de teste, a desvantagem da discrepância na indicação em comparação com o produto original foi corrigida. Com a exibição digital da contagem regressiva, a precisão do tempo de permanência foi aumentada para mais de ±1% e a faixa de teste foi ampliada para 99 s.
A função é mais rica e prática, e a corrente de fuga real dos valores do objeto medido pode ser refletida através da exibição da corrente de fuga, permitindo identificar qual produto possui a melhor classificação de tensão suportável em comparação com diferentes lotes de produtos similares ou de diferentes fabricantes, garantindo assim o desempenho de segurança dos seus produtos e a ausência de falhas. Ao mesmo tempo, a corrente de fuga exibida digitalmente pode ser usada para exibir simultaneamente outras funções, como medir a tensão reversa e a corrente de fuga reversa de um retificador de silício de alta tensão, bem como a tensão de reserva e a corrente de fuga de reserva de um transistor de alta tensão. Este é um testador de tensão suportável líder no mercado nacional, considerando desempenho técnico, qualidade e confiabilidade.

Teoria de funcionamento
O testador de tensão suportável é composto por um circuito de elevação de alta tensão, um circuito de detecção de corrente de fuga e um medidor indicador. O circuito de elevação de alta tensão pode calibrar e fornecer a tensão de teste necessária; o circuito de detecção de corrente de fuga permite configurar a corrente de ruptura (proteção); o medidor indicador exibe diretamente o valor da tensão de teste e o valor da corrente de fuga (ou o valor da corrente de ruptura configurado). Quando o dispositivo sob teste (DUT) atinge o tempo regulado sob o efeito da tensão de teste, o instrumento interrompe a tensão de teste automaticamente ou manualmente. Assim que ocorre uma ruptura e a corrente de fuga ultrapassa o valor de ruptura configurado, o instrumento interrompe automaticamente a tensão de saída e emite um alerta para confirmar se o DUT suporta o teste de resistência de isolamento.
Padrões:

• IEC60065: Segurança para aparelhos eletrônicos de áudio, vídeo e similares
• IEC60204-1: Segurança de máquinas
• IEC60335-1: Segurança de aparelhos elétricos domésticos e similares
• IEC60598-1: Segurança de equipamentos de iluminação
• IEC60601-1: Segurança de equipamentos eletromédicos
• IEC60950: Segurança de equipamentos de tecnologia da informação
• IEC61010-1: Segurança para equipamentos elétricos de medição, controle e uso em laboratório
• IEC61131-2: Segurança para autômatos

Lista de Modelos

MODELO	ESPECIFICAÇÃO
CS2670A	ACW: 5kV, 20mA
CS2670A-1	ACW: 5kV, 20mA
CS2670AX	ACW: 5kV, 20mA
CS2670Y	ACW: 5kV, 20mA
CS2671AX	ACW: 10kV, 20mA; DCW: 10kV, 10mA
CS2671BX	ACW: 10kV, 50mA; DCW: 10kV, 20mA
CS2671TX	ACW: 10kV, 100mA
CS2672BX	ACW: 5kV, 100mA
CS2672CX	ACW: 5kV, 100mA; DCW: 5kV, 20mA
CS2672DX	ACW: 5kV, 20mA; DCW: 5kV, 10mA
CS2673X	ACW: 5kV, 200mA
CS2674AX	CA: 20kV, 10mA; CC: 20kV, 10mA

Características / Especificações Técnicas

• Faixa de tensão suportável: 3 kV a 20 kV
• Corrente de fuga: 0 a 200 mA
• Modelos digitais com exibição de tensão de teste e tempo de permanência
• Configuração contínua da corrente de fuga: 0,1 mA a 100 mA
• Precisão do tempo de permanência: ±1%
• Faixa de teste de tempo: até 99 s
• Aplicação: eletrodomésticos, fontes de alimentação, cabos, transformadores, terminais, aparelhos elétricos de alta tensão, motores, equipamentos médicos, instrumentos eletrônicos, etc.
• Conformidade com normas internacionais IEC, BS, UL, JIS
• Função de proteção automática em caso de ruptura
• Exibição digital de corrente de fuga e tempo
• Possibilidade de uso como fonte de alimentação de alta tensão CC (CA)
