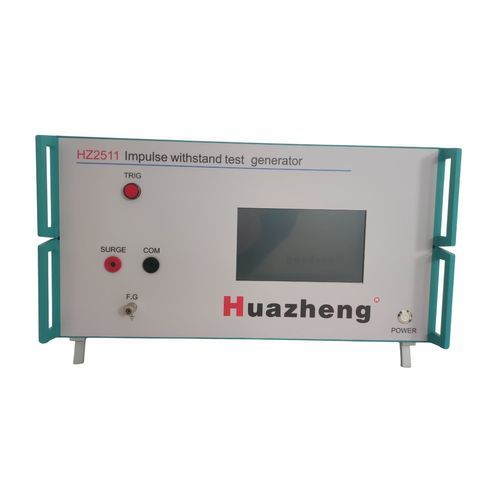

Gerador de impulsos por voltagem HZ2511

compactodigitaisde alta tensão

Um gerador de impulsos (IWG) é um dispositivo de teste elétrico especializado projetado para avaliar a resistência de isolamento de equipamentos e componentes elétricos sob condições de alta tensão. Este gerador simula as sobretensões transitórias que os sistemas elétricos podem encontrar durante descargas atmosféricas ou operações de comutação, permitindo que os engenheiros avaliem a durabilidade e a confiabilidade dos materiais isolantes. O HZ2511 é um testador de controle inteligente projetado para verificar a distância de isolamento elétrico, a distância de fuga (ou isolamento de superfície) e outras propriedades de isolamento de relés elétricos. I. Prefácio - Não desmonte o instrumento. As peças internas não podem ser substituídas pelo usuário. - Não ligue ou opere o instrumento em caso de risco de explosão. - O instrumento deve ser usado em uma sala seca. Se houver condensação, seque o gerador antes de usá-lo. - Antes de usar este instrumento, certifique-se de que a fiação (conexão) está correta. - Quando o instrumento está em uso, há uma tensão de alimentação perigosa ou alta tensão dentro do instrumento e no soquete do painel. O contato direto ou indireto através de um objeto úmido pode ser fatal. - Ao conectar ou desconectar qualquer cabo de teste, certifique-se de que o instrumento está parado. - O interruptor de alimentação deve estar desligado antes de instalar ou remover o cabo de alimentação. - Para garantir uma operação segura, se o fusível queimar, substitua-o por um do mesmo tipo e especificação. Norma: IEC 60255-5: Relés elétricos Parte 5: Testes de isolamento para relés elétricos II. Características do gerador de impulsos - Adota a tecnologia de controle programável para permitir que o sistema de controle alcance um controle e medição automáticos inteligentes ultra-compactos e altamente confiáveis. - Os componentes principais utilizam peças importadas de alta qualidade, garantindo qualidade e desempenho estável e confiável. - A interface de operação utiliza uma grande tela sensível ao toque LCD de 7 polegadas para programação flexível. A interface exibe o status e a configuração do teste atual. Um teste em pausa pode ser retomado com a configuração anterior. III. Dados técnicos - Polaridade da tensão: positiva, negativa, primeiro positiva depois negativa, primeiro negativa depois positiva - Tensão de teste: 500~12000V ±10% - Forma de onda da tensão: 1.2 ±30% / 50 ±20% µs - Impedância de saída: 500Ω (±10%) - Intervalo de tempo: 3~9999 s - Número de testes: 1~9999 vezes IV. Manutenção - Se o instrumento não for usado por um longo período, deve ser limpo e ligado regularmente para garantir o funcionamento normal. - Ao manusear a tela LCD, não use objetos pontiagudos ou aplique força excessiva para evitar danificar a tela ou reduzir sua vida útil. - O instrumento deve ser enviado regularmente ao instituto de metrologia competente para inspeção e calibração. V. Lista de embalagem 1. HZ2511 - 1 2. Fusível 3A - 2 3. Cabo de alimentação 1.8m - 1 4. Linha de teste vermelha (6m×1m) - 1 5. Linha de teste preta (6m×1m) - 1 6. Fio de terra (4m×1.5m) - 1 Especificações técnicas - Modelo: HZ2511 - Controle inteligente programável - Interface de tela sensível ao toque LCD de 7 polegadas - Faixa de tensão de teste: 500~12000V ±10% - Impedância de saída: 500Ω (±10%) - Forma de onda da tensão: 1.2 ±30% / 50 ±20% µs - Intervalo de tempo: 3~9999 s - Número de testes: 1~9999 - Conformidade: IEC 60255-5
