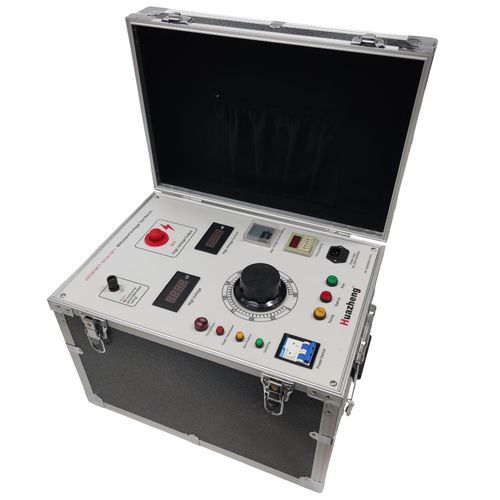

Testador de rigidez dielétrica HZGPNET-1KVA/3KV

de impulso de tensãode isolamento elétricode cabos

Descrição do Produto
Este instrumento pode detectar indicadores técnicos como a estrutura e a resistência do isolamento de instrumentos e aparelhos elétricos testados. É amplamente utilizado em equipamentos elétricos, instrumentos, transformadores, cabos de alimentação, medidores de energia, motores, tomadas e cabos em geral. O teste de tensão suportável fornece métodos para a implementação de normas nacionais de segurança, o que destaca sua importância. Tornou-se indispensável para instituições de pesquisa científica, departamentos de medição e testes e para as indústrias de energia e eletrônica na avaliação de dispositivos elétricos, instrumentos eletrônicos e eletrodomésticos.

Visão geral do produto
O instrumento apresenta um design atraente, com a tensão de saída exibida em um visor digital, tornando-o claro, intuitivo e preciso. Cada configuração de parâmetro é inserida por meio de um pequeno teclado, garantindo facilidade de operação. Todo o dispositivo incorpora tecnologia avançada, um layout racional, alta precisão, boa confiabilidade e manutenção conveniente.
O instrumento emprega um design integrado que combina a caixa de controle e a tensão de teste. A proteção contra sobrecorrente é ajustável por meio de um botão giratório, e a unidade é compacta e leve. Conhecido como um pequeno amplificador de tensão CA e CC, ele serve como equipamento básico de teste para usuários como usinas de energia, sistemas de fornecimento e distribuição de energia e instituições de pesquisa científica. É utilizado para realizar testes de rigidez dielétrica sob tensões específicas em diversos produtos elétricos, componentes e materiais isolantes, avaliando o nível de isolamento do produto, identificando defeitos de isolamento e medindo a capacidade de suportar sobretensão.

Características de desempenho do produto

• A tensão CA suportável do instrumento pode ser aumentada até 3 kV CA e 0,33 A CA.
• O dispositivo apresenta um design portátil com chassi de liga de alumínio, que oferece forte capacidade anti-interferência, estrutura compacta e aparência requintada. Ele atende eficazmente à necessidade de testes de tensão suportável CC em locais onde os requisitos de capacidade não são elevados.
• O instrumento utiliza um mostrador digital para temporização, protegendo eficazmente o objeto de teste contra danos causados por falhas acidentais. Inclui também uma função de ajuste de tempo para situações de isolamento e resistência à tensão que exigem temporização específica.
• O layout exclusivo do voltímetro e do amperímetro facilita a leitura pelo operador num relance.

Indicadores técnicos do produto
1. Tensão de operação do instrumento: AC220V±10%
2. Precisão do teste do instrumento: Corrente CA: nível 1,5
Tensão CA: Nível 1,5
3. Faixa de saída do instrumento:
Potência de saída: 1 kVA
Corrente de saída: 0,33A
Tensão de saída: 3KV
4. Configuração de tempo: 0-99 segundos, 0-99 minutos, 0-99 horas
5. Configuração da corrente de saída do instrumento: 1 kVA, o máximo não deve exceder 333 mA.

Como usar o produto

• Primeiro, conecte os fios de teste à saída do produto de teste de alta tensão e, simultaneamente, conecte o fio terra usando fios de cobre nu com pelo menos 2,5 mm² de seção transversal para garantir a segurança pessoal. Ajuste a corrente e, em seguida, aumente a tensão. O dispositivo protegerá contra a ultrapassagem da corrente nominal.
• Ajuste o tempo usando o seletor (o botão incrementa em unidades de 0 e 10 segundos da direita para a esquerda; por exemplo, "10" segundos são mostrados como "1" e "0"). O ajuste máximo é de 99 segundos e deve ser feito antes do teste. O botão de temporização não deve ser pressionado posteriormente; caso contrário, o tempo definido poderá estar incorreto.
• Após confirmar que a fiação está correta, conecte a fonte de alimentação e ligue o interruptor. O indicador de energia (verde) e o indicador de zero (amarelo) devem acender. Se o indicador de zero não acender, retorne o regulador de tensão para zero.
• Assim que a luz amarela acender, pressione o botão "Iniciar". A luz indicadora de saída (vermelha) deve acender. Caso contrário, pressione o botão "Parar/Reiniciar" e, em seguida, pressione o botão "Iniciar" novamente.
• Quando a luz vermelha acender, a tensão pode começar a aumentar. Preste muita atenção à alta tensão e corrente. Quando a tensão de teste nominal for atingida, pressione o botão de temporização para iniciar o temporizador; a alta tensão será automaticamente desligada após o tempo definido. Se a alta tensão e a corrente caírem repentinamente para zero durante o aumento, isso indica que o produto em teste falhou ou que a corrente definida está muito baixa, acionando a proteção contra sobrecorrente.
• Assim que o tempo acabar, ajuste o regulador de tensão para a "posição zero". Após concluir o teste, desligue o interruptor de alimentação.

Ambiente de utilização do produto

• Temperatura ambiente: 0 a 40 °C
• Altitude: -
• Umidade relativa: -
• O local de trabalho deve estar livre de poeira química e materiais explosivos que possam afetar significativamente o isolamento.

Precauções de uso do produto

• Antes de utilizar o testador de tensão suportável, leia atentamente as seguintes precauções:
• Use uma tomada elétrica de três pinos com uma ligação de aterramento adequada.
• O terminal de aterramento do instrumento deve ser conectado de forma confiável à terra (não à linha neutra).
• Os operadores devem usar luvas isolantes e ter tapetes isolantes sob os pés.
• Antes de ligar o instrumento, certifique-se de que o botão de "ajuste de voltagem" esteja girado no sentido anti-horário até o final.
• Não toque no dispositivo em teste ou nos cabos de teste enquanto houver tensão de saída. Certifique-se de que não haja alta tensão de saída ao conectar o objeto de teste.
• Evite curtos-circuitos entre o terminal de saída de alta tensão e o fio terra para evitar acidentes.
• Em caso de acidente, corte imediatamente a alimentação elétrica.
• Ao usar um stick de controle remoto para testes, tome extremo cuidado para evitar perigo.
• Quando o instrumento está sem carga e a alta tensão é ajustada, a corrente de fuga indicada é uma corrente de partida normal e não afeta a precisão do teste.
• Mantenha o instrumento em boas condições, evitando a exposição direta à luz solar e impedindo o uso ou armazenamento em ambientes quentes, úmidos e empoeirados. Os operadores devem desconectar a fonte de alimentação do instrumento ao deixarem seus postos.

Características / Especificações Técnicas

• Tensão de operação: AC220V±10%
• Precisão do teste: Corrente CA: nível 1,5; Tensão CA: nível 1,5
• Potência de saída: 1 kVA
• Corrente de saída: 0,33A (máximo 333 mA)
• Tensão de saída: 3KV
• Configuração de tempo: 0-99 segundos, 0-99 minutos, 0-99 horas
• Design portátil com chassi de liga de alumínio
• Proteção contra sobrecorrente ajustável
• Mostrador digital para temporização
• Layout exclusivo de voltímetro e amperímetro
• Temperatura ambiente de operação: 0 a 40 °C
