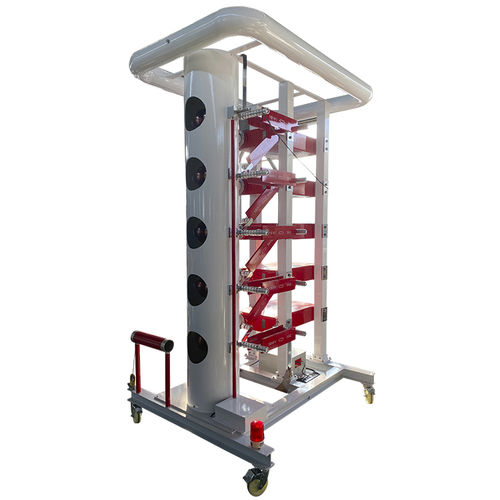

Sistema de teste elétrico HZCJ

de tensão de choquenão especificadoin situ

• Tensão nominal: 900kV • Tensão por estágio: 150kV × 6 níveis • Energia nominal: 67,6kJ • Capacitância total: 0,167µF (12 × 2µF/75kV capacitores) • Forma de onda: impulso de raio 1,2/50µs, impulso cortado 2–6µs • Precisão do divisor: ≤±1 %, tempo de resposta ≤100ns • Ciclo de operação: ≥70% da tensão nominal, serviço contínuo 120s O gerador de tensão de impulso de 900kV Huazheng foi projetado para testes padrão de onda completa de raio e onda cortada em transformadores, reatores, buchas, isoladores, para-raios e outros equipamentos de alta tensão até a classe de 20kV. Construído em conformidade com GB/T 311, GB/T 16927, JB/T 7616 e outras normas internacionais relacionadas, fornece formas de onda de teste altamente precisas e repetíveis para coordenação de isolamento e testes de suportabilidade dielétrica. Os capacitores imersos em óleo, resistores de precisão e gaps esféricos disparados garantem sincronização confiável e longa vida útil em condições de teste exigentes. O sistema adota uma unidade de carregamento de corrente constante com transformador imerso em óleo, retificador de alta tensão e mecanismo de comutação de polaridade para operação estável e flexível. O console avançado integra aquisição de dados, controle por fibra óptica, exibição de formas de onda e geração automatizada de relatórios, garantindo segurança e eficiência ao operador. Com desempenho confiável, estrutura compacta e conformidade com rigorosos padrões de teste, o gerador de 900kV Huazheng é uma escolha ideal para concessionárias de energia, institutos de pesquisa e laboratórios de alta tensão.
