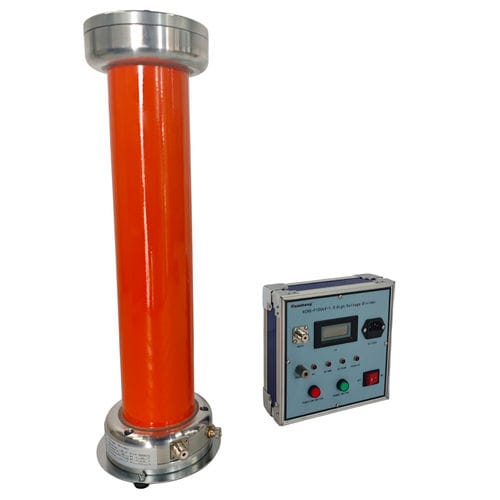

Divisor de alta tensão HZHG-F 1.0

de medição

O quilovoltímetro digital CA/CC consiste em duas partes principais: um divisor de alta tensão e um quilovoltímetro digital. O divisor de alta tensão é do tipo resistivo-capacitivo passivo, construído com resistores de deriva de baixa temperatura de precisão e capacitores de alta qualidade. O quilovoltímetro digital inclui um circuito de valor RMS real, um circuito de medição de valor de pico e um voltímetro digital. O divisor de alta tensão é conectado ao quilovoltímetro digital por um cabo de medição coaxial. A alta tensão é reduzida a um valor de amostra pelo divisor de tensão e então alimentada ao voltímetro digital. Usando o seletor de função, o voltímetro pode exibir a tensão CC, a tensão CA efetiva (RMS), o valor de pico CA e o valor pico a pico CA, oferecendo alta precisão de medição e facilidade de uso. Preparação antes do teste (medição) 1. Posicionamento do divisor de alta tensão: O divisor de alta tensão deve ser posicionado corretamente. Certifique-se de que haja espaço suficiente para os objetos ao redor. O espaço mínimo não deve ser menor que a altura do divisor de tensão. 2. Conexão de aterramento: Os terminais de aterramento da base do divisor de tensão e do voltímetro digital devem ser conectados de forma confiável ao aterramento usando fio de cobre trançado. 3. Conexão do Sinal de Medição: O cabo coaxial de medição fornecido é especialmente preparado para conectar o soquete de saída do sinal de tensão da base do divisor ao soquete de entrada de sinal do voltímetro digital. Ele não deve ser substituído por nenhum outro cabo coaxial ou fio de conexão, pois o cabo foi projetado para correspondência capacitiva adequada com o divisor de tensão.
