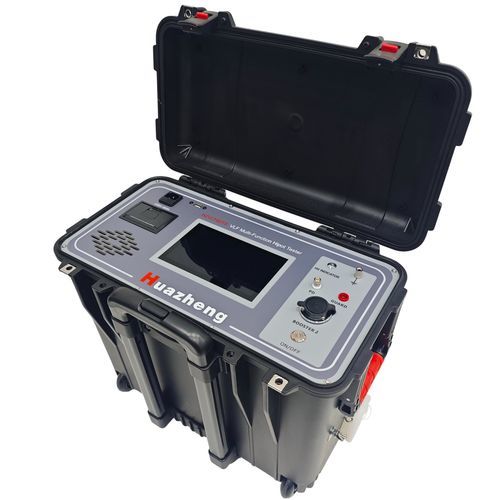

Testador Hipot CA VLF

CCde alta tensãoportátil

Descrição
O testador Hipot VLF multifuncional Huazheng é um equipamento industrial de alta tensão para ensaios de rigidez dielétrica em VLF, medição Tan Delta e diagnósticos opcionais (CC, descarga parcial) em cabos e componentes HV. Utiliza conversão digital de frequência controlada por microcontrolador para automatizar subida/descida de tensão, medições e proteção, com amostragem direta no lado HV e regulação em malha fechada.

Principais características

• Conversão automática de frequência VLF (0,1 Hz – 0,01 Hz) com controlo por microcontrolador para subida/descida de tensão e proteções.
• Projeto totalmente electrónico, compacto, com ecrã tátil a cores que exibe a forma de onda e os parâmetros de teste.
• Amostragem direta de tensão e corrente do lado de alta tensão; realimentação em malha fechada para evitar elevação capacitiva.
• Proteção inteligente: cálculo automático de limites de sobretensão/sobrecorrente com base na capacitância da amostra e tensão de ensaio; desligamento automático em caso de falha (sobretensão, sobrecorrente, baixa resistência, flashover).
• Opções de saída HV até 150 kV em configurações específicas.

Aplicações

• Ensaios de rigidez dielétrica em cabos de média/alta tensão (fábrica e campo).
• Diagnósticos de isolamento para acessórios de cabos, terminais, emendas e motores.
• Pós-instalação, manutenção periódica e ensaios de aceitação em instalações de distribuição e industriais.

Modelos / Tensões típicas
30 kV (pico) — frequência automática 0,1 Hz–0,01 Hz; carga ≤ 10 µF; máquina all-in-one ≈ 30 kg — para sistemas até ~10 kV
40 kV (pico) — frequência automática 0,1 Hz–0,01 Hz; carga ≤ 10 µF; máquina all-in-one ≈ 30 kg — para sistemas até ~10 kV
50 kV (pico) — frequência automática 0,1 Hz–0,01 Hz; carga ≤ 6 µF; máquina all-in-one ≈ 35 kg — para sistemas até ~20 kV
60 kV (pico) — frequência automática 0,1 Hz–0,01 Hz; carga ≤ 5 µF; máquina all-in-one ≈ 35 kg — para sistemas até ~25 kV
80/90 kV (pico) — variantes com transformador elevador em dois estágios; carga e peso conforme configuração — para ensaios de maior tensão

Especificações técnicas

• Tensão de saída nominal: 30–90 kV pico (dependendo do modelo).
• Frequência de saída: conversão automática 0,1 Hz – 0,01 Hz.
• Capacidade de carga: depende do modelo (ver exemplos).
• Resolução de tensão AC: 0,1 kV; precisão: ±3 %.
• Resolução de corrente AC: 0,1 mA; precisão: ±3 %.
• Erro de pico e distorção da forma de onda: ≤ 3 %.
• Condições de operação: -10 °C a +40 °C; humidade ≤ 85 % RH.
• Alimentação: tip. 230 V ±5 % 50 Hz (opções 120 V ±5 % 60 Hz).
• Detecção de aterramento: aumento de tensão desativado se aterramento incorreto.

Opções e notas

• Módulos opcionais: ensaio CC, perda dielétrica (Tan Delta), medição de descarga parcial, medições de capacitância e resistência de isolamento durante o ensaio.
• Para tensões > 60 kV poderão ser utilizadas unidades com transformador elevador em série para aumentar a capacidade mantendo o peso controlado.
