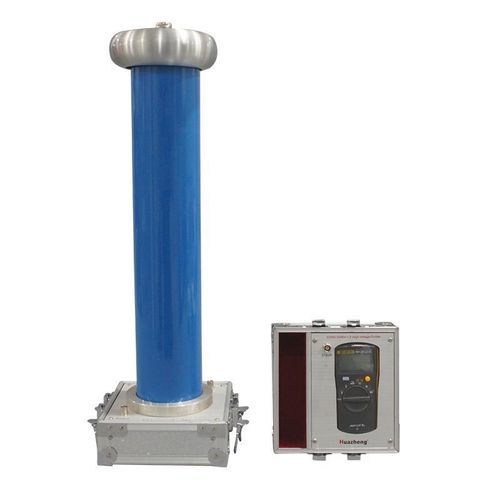

Divisor de alta tensão

de medição

Descrição do Produto
Esta série de divisores de alta tensão CA e CC é um instrumento dedicado para medições locais, capaz de medir tanto alta tensão CC quanto alta tensão CA. O equipamento consiste em um regulador de tensão e um instrumento de medição. O regulador de tensão divisor possui estrutura de blindagem equipotencial balanceada, com componentes eletrônicos de alta qualidade em um cilindro isolante completamente selado. O dispositivo como um todo apresenta testes precisos, boa linearidade, desempenho estável, estrutura racional, facilidade de transporte, operação simples e exibição intuitiva. Portanto, é um instrumento ideal para medições em campo.

Características do produto
No âmbito das aplicações de alta tensão, precisão e segurança são fundamentais. Apresentamos o Divisor de Alta Tensão, um dispositivo de última geração meticulosamente projetado para atender às rigorosas exigências das medições de alta tensão. Seja em laboratórios de pesquisa, ambientes industriais ou instituições de ensino, nosso Divisor de Alta Tensão foi projetado para fornecer uma divisão de tensão precisa e confiável, garantindo desempenho e segurança.

• Precisão incomparável: O dispositivo é capaz de dividir com exatidão altos níveis de tensão em tensões mais baixas e gerenciáveis, que podem ser medidas com segurança por instrumentos padrão. Essa precisão é alcançada através do uso de componentes resistivos e capacitivos de alta qualidade, que garantem erro mínimo e alta estabilidade. O resultado é um dispositivo que fornece medições consistentes e repetíveis, cruciais para aplicações onde a precisão é imprescindível.
• Recursos de segurança robustos: O divisor de alta tensão é equipado com recursos de segurança robustos para proteger tanto o usuário quanto o equipamento. O dispositivo inclui materiais isolantes de alta qualidade e invólucros protetores que evitam o contato acidental com componentes de alta tensão. Além disso, possui proteção contra sobrecarga integrada para evitar picos de tensão inesperados, garantindo a longevidade e a confiabilidade do dispositivo.
• Aplicações versáteis: O divisor de alta tensão é versátil e adaptável, tornando-o adequado para uma ampla gama de aplicações. Pode ser usado em testes de alta tensão, calibração de instrumentos de medição, projeto de fontes de alimentação e demonstrações educacionais. Seu design compacto e portátil permite fácil integração em diversas configurações, proporcionando flexibilidade e conveniência aos usuários.
• Design intuitivo: O dispositivo foi projetado com interfaces intuitivas e etiquetas claras, tornando sua configuração e operação simples. Manuais de instruções detalhados e suporte ao cliente estão prontamente disponíveis para auxiliar os usuários a maximizar o potencial do dispositivo.

Os Indicadores Técnicos Mínimos
1. Precisão e alta impedância de tensão
Tabela:
Tensão nominal | Relação de pressão | Impedância | Precisão (DC) | Precisão (AC)
AC/DC 50kV | 1000:1 | 200MΩ | 1.0 estágio | 1.5 estágios
AC/DC 100kV | 1000:1 | 400MΩ | 1.0 estágio | 1.5 estágios
AC/DC 150kV | 1000:1 | 600MΩ | 1.0 estágio | 1.5 estágios
AC/DC 200kV | 1000:1 | 800MΩ | 1.0 estágio | 1.5 estágios
AC/DC 300kV | 1000:1 | 1200MΩ | 1.0 estágio | 1.5 estágios

2. Ambiente de Trabalho
Temperatura: 0~40
Umidade: inferior a 85% UR

3. Volume e Peso
Tabela:
Tensão nominal | Volume (mm³) | Peso (kg)
AC/DC 50kV | 170×170×600 | Cerca de 10
AC/DC 100kV | 170×170×800 | Cerca de 15
AC/DC 150kV | 220×220×1100 | Cerca de 20
AC/DC 200kV | 220×220×1500 | Cerca de 25
AC/DC 300kV | 220×220×2100 | Cerca de 36

Características / Especificações Técnicas

• Instrumento dedicado para medições locais de alta tensão CA e CC
• Regulador de tensão com estrutura de blindagem equipotencial balanceada
• Componentes eletrônicos de alta qualidade em cilindro isolante selado
• Testes precisos, boa linearidade, desempenho estável
• Fácil transporte e operação simples
• Exibição intuitiva
• Proteção contra sobrecarga integrada
• Materiais isolantes de alta qualidade
• Design compacto e portátil
• Temperatura de operação: 0~40°C
• Umidade: <85% UR
• Impedância: até 1200MΩ dependendo do modelo
• Precisão: 1.0 estágio (DC), 1.5 estágios (AC)
