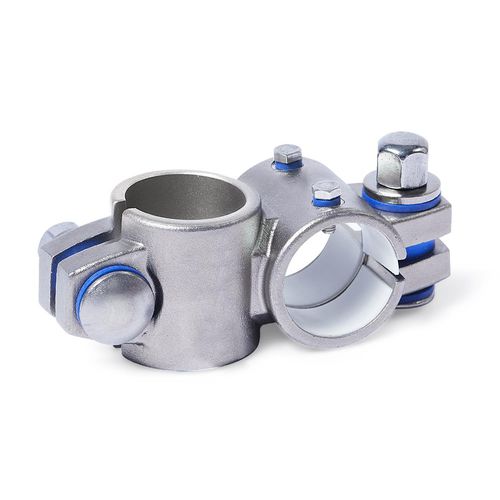

Conector de tubos cruzeta KE.E series

em aço inoxidávelajustávelde correr

Os conectores de unidades lineares cruzadas KE.E de aço inoxidável fundido com precisão têm pontos de fixação com fendas e furos de elementos de guia maquinados por métodos de corte e equipados com uma pastilha deslizante. Os furos estão deslocados no plano e dispostos num ângulo de 90°. Juntamente com o tubo guia da unidade linear, os furos do elemento guia formam um mecanismo de guia redondo linear sólido que pode ser ajustado e fixado para uma folga reduzida. As chaves de acionamento transmitem o movimento linear da unidade linear para o conetor da unidade linear. Dependendo do design, a peça a ser movida é fixada ao elemento guia ou o próprio elemento guia é instalado no local de utilização, de modo a que toda a unidade linear se mova em conjunto. Nos pontos de aparafusamento, os parafusos de carro juntamente com as porcas de capa ou as alavancas manuais ajustáveis reduzem o furo do elemento guia ou o tamanho do ponto de aperto. O tipo B está equipado com vedantes nos pontos de aparafusamento. As alavancas manuais ajustáveis destinam-se à fixação repetida e sem ferramentas. Sob a designação HEK, estas estão disponíveis separadamente para utilização individual e noutros modelos. Em comparação com o parafuso de cabeça sextavada acionado por ferramenta, a força de aperto que se pode obter com uma alavanca manual ajustável é menor devido ao comprimento mais curto da alavanca.
