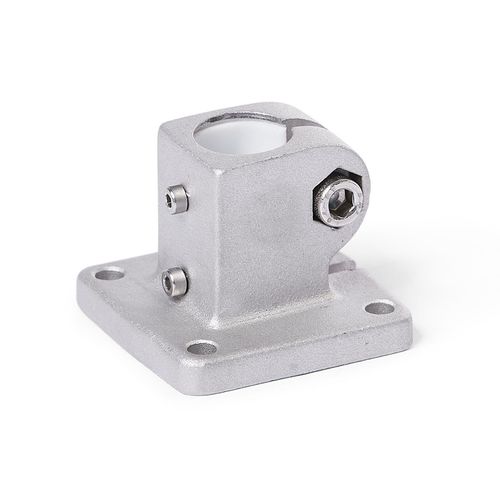

Conector para tubos redondos BE.E series

em aço inoxidávelajustávelde correr

Os conectores de unidades lineares de base BK.E em alumínio fundido têm um orifício cortado por métodos de corte, com ou sem uma inserção deslizante. Este está disposto perpendicularmente à face da flange. Juntamente com o tubo guia da unidade linear, o furo do elemento guia forma um mecanismo de guia redondo linear sólido que pode ser ajustado e fixado para uma folga reduzida. As chaves de acionamento transmitem o movimento linear da unidade linear para o conetor da unidade linear. Dependendo do design, a peça a ser movida é fixada ao elemento guia ou o próprio elemento guia é instalado no local de utilização, de modo a que toda a unidade linear se mova em conjunto. No ponto de aparafusamento, um parafuso de cabeça sextavada ou uma alavanca manual ajustável reduz o tamanho do furo do elemento guia. As alavancas manuais ajustáveis destinam-se a fixações repetidas e sem ferramentas. Sob a designação HSK, estas estão disponíveis separadamente para utilização individual e noutros modelos. Em comparação com o parafuso de cabeça sextavada acionado por ferramenta, a força de aperto que se pode obter com uma alavanca manual ajustável é menor devido ao comprimento mais curto da alavanca. Em caso de falha Oberfläche ugelpoliert, eloxiert oder in weiteren RAL-Farben pulverbeschichtet
