Conector para tubos redondos FM.E series

quadradoem alumínioajustável

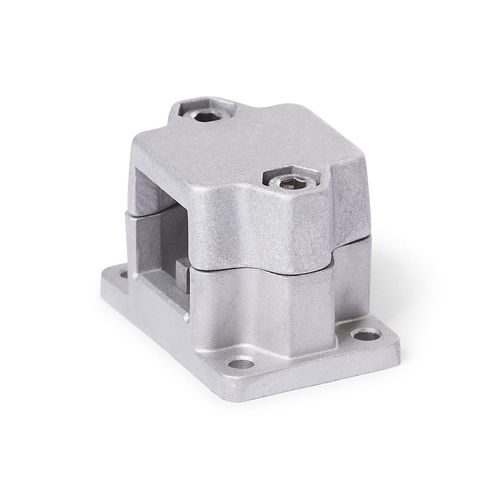

Os conectores de unidade linear flangeados FM.E de alumínio fundido têm um furo de elemento guia dividido maquinado por métodos de corte. Este está disposto no plano paralelo à face da flange. Juntamente com o tubo de guia da unidade linear, o furo do elemento guia forma um mecanismo de guia linear sólido, redondo ou quadrado, que pode ser ajustado e fixado para baixa folga. Os casquilhos de centragem nos furos de passagem eliminam a folga axial. As chaves de acionamento transmitem o movimento linear da unidade linear para o elemento guia. Dependendo do design, a peça a ser movida é fixada ao elemento guia ou o próprio elemento guia é instalado no local de utilização, de modo a que toda a unidade linear se mova em conjunto. Nos pontos de aparafusamento, os parafusos de cabeça sextavada ou as alavancas manuais ajustáveis reduzem o tamanho do furo do elemento guia. As alavancas manuais ajustáveis destinam-se a fixações repetidas e sem ferramentas. Sob a designação HSK, estas estão disponíveis separadamente para utilização individual e noutros modelos. Em comparação com o parafuso de cabeça sextavada acionado por ferramenta, a força de aperto que se pode obter com uma alavanca manual ajustável é menor devido ao comprimento mais curto da alavanca.
