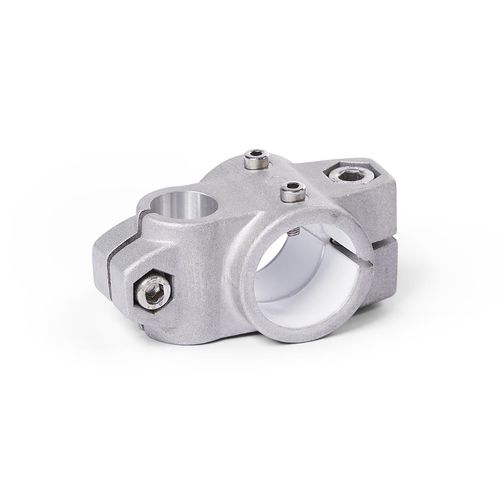

Conector de tubos cruzeta KSU.E series

em alumínio fundidoajustávelde correr

Os conectores de unidade linear cruzada KSU.E de alumínio fundido têm pontos de fixação com fendas desiguais e furos de elementos de guia maquinados por métodos de corte, com ou sem uma pastilha deslizante. Os furos estão deslocados no plano e dispostos num ângulo de 90°. Juntamente com o tubo guia da unidade linear, os furos do elemento guia formam um mecanismo de guia redondo linear sólido que pode ser ajustado e fixado para uma folga reduzida. As chaves de acionamento transmitem o movimento linear da unidade linear para o conetor da unidade linear. Dependendo do design, a peça a ser movida é fixada ao elemento guia ou o próprio elemento guia é instalado no local de utilização, de modo a que toda a unidade linear se mova em conjunto. Nos pontos de aparafusamento, os parafusos de cabeça sextavada ou as alavancas manuais ajustáveis reduzem o furo do elemento guia ou o tamanho do ponto de fixação. As alavancas manuais ajustáveis destinam-se à fixação repetida e sem ferramentas. Sob a designação HSK, estas estão disponíveis separadamente para utilização individual e noutros modelos. Em comparação com o parafuso de cabeça sextavada acionado por ferramenta, a força de aperto que se pode obter com uma alavanca manual ajustável é menor devido ao comprimento mais curto da alavanca. A pedido Superfície polida, anodizada ou revestida a pó noutras cores RAL
