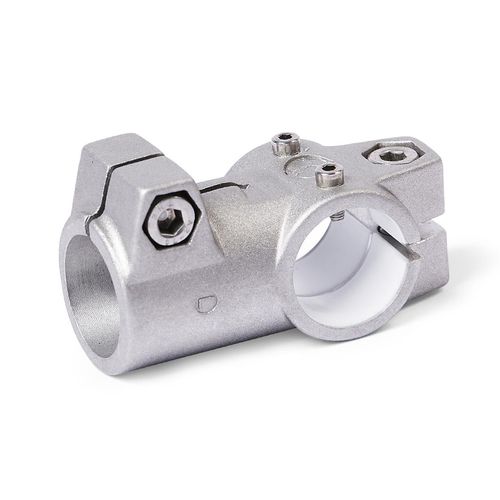

Conector para tubos redondos TS.E series

em alumínioajustávelde correr

Os conectores de unidade linear em T TS.E de alumínio fundido têm um ponto de fixação com fenda e um furo de elemento guia maquinado por métodos de corte, com ou sem uma pastilha deslizante. Ambos os furos estão situados num plano e dispostos em forma de T. Juntamente com o tubo guia da unidade linear, o furo do elemento guia forma um mecanismo de guia linear redondo sólido que pode ser ajustado e fixado para uma folga reduzida. As chaves de acionamento transmitem o movimento linear da unidade linear para o conetor da unidade linear. Dependendo do design, a peça a ser movida é fixada ao elemento guia ou o próprio elemento guia é instalado no local de utilização, de modo a que toda a unidade linear se mova em conjunto. Nos pontos de aparafusamento, os parafusos de cabeça sextavada ou as alavancas manuais ajustáveis reduzem o furo do elemento guia ou o tamanho do ponto de fixação. As alavancas manuais ajustáveis destinam-se à fixação repetida e sem ferramentas. Sob a designação HSK, estas estão disponíveis separadamente para utilização individual e noutros modelos. Em comparação com o parafuso de cabeça sextavada acionado por ferramenta, a força de aperto que se pode obter com uma alavanca manual ajustável é menor devido ao comprimento mais curto da alavanca.
