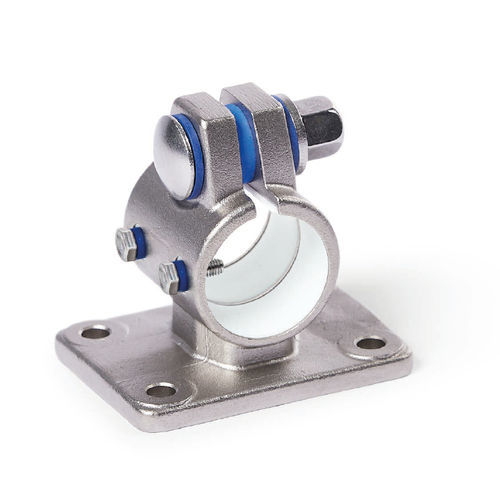

Conector para tubos redondos FE.E series

em aço inoxidávelajustávelde correr

Os conectores de unidades lineares flangeados FE.E de aço inoxidável fundido com precisão têm um furo cortado por métodos de corte e estão equipados com uma inserção deslizante. Esta está disposta num plano paralelo à face da flange. Juntamente com o tubo guia da unidade linear, o furo do elemento guia forma um mecanismo de guia redondo linear sólido que pode ser ajustado e fixado para uma folga reduzida. As chaves de acionamento transmitem o movimento linear da unidade linear para o conetor da unidade linear. Dependendo do design, a peça a ser movida é fixada ao elemento guia ou o próprio elemento guia é instalado no local de utilização, de modo a que toda a unidade linear se mova em conjunto. No ponto de aparafusamento, um parafuso de carro e uma porca de capa ou uma alavanca manual ajustável reduzem o tamanho do furo do elemento guia ou do ponto de fixação. O tipo B está equipado com vedantes no ponto de aparafusamento. As alavancas manuais ajustáveis destinam-se à fixação repetida e sem ferramentas. Sob a designação HEK, estas estão disponíveis separadamente para utilização individual e noutros modelos. Em comparação com o parafuso de cabeça sextavada acionado por ferramenta, a força de aperto obtida com uma alavanca manual ajustável é menor devido ao comprimento mais curto da alavanca.
