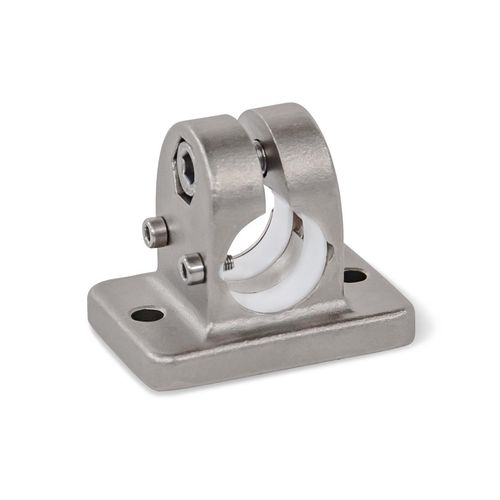

Conector para tubos redondos FK.E

em aço inoxidávelem ferro fundidoajustável

Os conectores de unidade linear flangeada FK.E de aço inoxidável fundido de precisão têm um furo cortado maquinado por métodos de corte, com ou sem uma pastilha deslizante. Este é disposto no plano paralelo à face da flange. Juntamente com o tubo guia da unidade linear, o elemento guia forma um sólido mecanismo de guia linear redondo que pode ser ajustado e fixado para um jogo baixo. As teclas de acionamento transmitem o movimento linear da unidade linear para o conector da unidade linear. Dependendo do desenho, a peça a mover é fixada ao elemento guia ou o próprio elemento guia é instalado no local de utilização de modo a que toda a unidade linear se mova em conjunto. No ponto de aparafusamento, um parafuso de tampa sextavada ou uma alavanca manual ajustável reduz o tamanho do orifício do elemento guia. As alavancas manuais ajustáveis destinam-se a fixar de forma repetida e sem ferramentas. Sob a designação HEK, estas estão disponíveis separadamente para uso individual e em outros desenhos. Em comparação com o parafuso de tampa sextavada operado por ferramenta, a força de aperto atingível com uma alavanca manual ajustável é menor devido ao menor comprimento da alavanca.
