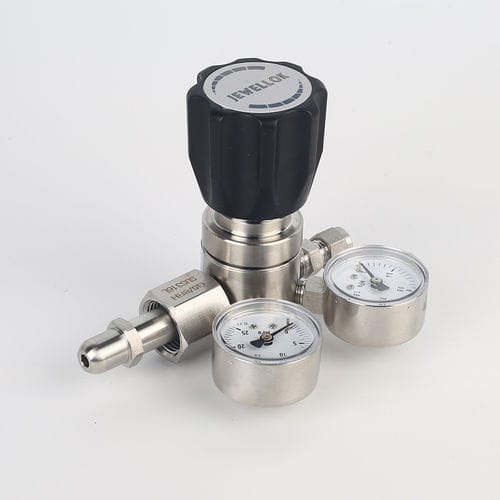

Regulador de pressão para gás JSR-1E Seriespara oxigêniopara gás inertede diafragma
Guardar nos favoritos
Comparar
Características
- Fluido
- para gás, para oxigênio, para gás inerte
- Tecnologia
- de diafragma
- Número de estágios
- de simples estágio
- Material
- em latão cromado, em aço inox 316
- Aplicações
- para aplicações de alta pureza, para laboratório
- Outras características
- para aplicações de alta pureza, com filtro
- Pressão
MÍN: 0 bar
(0 psi)MÁX: 300 bar
(4.351,13 psi)- Diâmetro da conexão
6,35 mm
(0,25 in)- Temperatura
MÍN: -30 °C
(-22 °F)MÁX: 74 °C
(165,2 °F)
Descrição
Características do produto
Aplicações típicas
Dimensões (mm)
Desenho de dimensões disponível na página do produto original (imagem omitida).
Dados técnicos
Informações de encomenda
Especificações
- Regulador de pressão de cilindro adequado para gases de alta pureza, inertes, reativos, inflamáveis e oxidantes
- Corpo e tampa em latão cromado para gases até grau 6.0
- Corpo e tampa em aço inoxidável 316L em opção para gases corrosivos
- Configuração flexível de 6 portas
- Pressão de saída estável com ajuste manual por volante
- Testado para uso com oxigénio
Aplicações típicas
- Teste de componentes
- Sistemas de calibração
- Controlo de pressão em laboratório
- Sistemas de amostragem em alta pressão
- Equipamentos de serviço e teste
Dimensões (mm)
Desenho de dimensões disponível na página do produto original (imagem omitida).
Dados técnicos
- Tipo: estágio único
- Pressão de entrada P1: máx. 300 bar
- Pressão de saída P2: VAC / 2 / 4 / 8 / 10 / 20 bar
- Materiais corpo/tampa: latão (cromado) ou SS 316L para gases corrosivos
- Assento da válvula: PCTFE
- Diafragma: Hastelloy® C276
- Anel O: Viton® (FKM); opção: Kalrez® (FFKM)
- Filtro: SS 316L
- Entradas e saídas: 1/4" NPT (F)
- Temperatura de operação: -30°C a +74°C
- Taxa de fuga (para atmosfera): 1×10^-8 mbar l/s He
- Taxa de fuga (através do assento): 1×10^-6 mbar l/s He
- Capacidade de fluxo: Cv = 0.07
- Peso: 1.30 kg
Informações de encomenda
- Ilustrações e códigos de encomenda disponíveis na página do produto original (imagem omitida)
- Para gases mistos, especifique o padrão de ligação do cilindro e a rosca ao encomendar
- Opções de material e conexão selecionáveis na encomenda
Especificações
- Model / Series: JSR-1E Series
- Tipo: regulador de estágio único
- Pressão máxima de entrada: 300 bar
- Pressões de saída disponíveis: VAC, 2, 4, 8, 10, 20 bar
- Materiais corpo/tampa: latão (cromado) ou SS 316L
- Material do assento: PCTFE
- Material do diafragma: Hastelloy® C276
- Material do O-ring: Viton® (FKM); opção: Kalrez® (FFKM)
- Filtro: SS 316L
- Conexões: 1/4" NPT (F)
- Temperatura de funcionamento: -30°C a +74°C
- Taxa de fuga (para atmosfera): 1×10^-8 mbar l/s He
- Taxa de fuga (através do assento): 1×10^-6 mbar l/s He
- Capacidade de fluxo: Cv 0.07
- Peso: 1.30 kg
