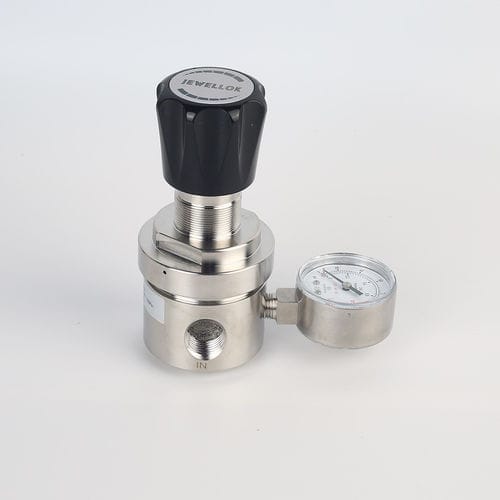

Regulador de pressão para gás propano JSR series

para nitrogêniopara oxigêniode diafragma

Características do produto

• Regulador de pressão para montagem em linha e em painel
• Corpo e tampa em latão cromado para gases inertes, reativos, inflamáveis e oxidantes e misturas até grau 6.0
• Corpo e tampa em aço inoxidável 316L para gases corrosivos
• Configuração flexível de 4 portas
• Pressão de saída estável
• Limitação simples da pressão de saída por manípulo
• Entrada de enchimento
• Testado para uso com oxigénio

Aplicações típicas

• Teste de componentes
• Sistemas de calibração
• Controlo de pressão em laboratório
• Sistemas de amostragem de alta pressão
• Equipamentos de serviço e teste

Dimensões (mm)
Desenhos dimensionais e imagens disponíveis na página do produto (consulte as imagens do produto para ilustrações detalhadas das dimensões).

Especificações técnicas

• Tipo: estágio único
• Pressão de entrada P1: máx. 100 bar
• Pressão de saída P2: 1 / 2 / 4 / 8 / 10 / 20 / 35 / 50 bar
• Materiais: consulte a informação de encomenda para os materiais do corpo selecionáveis
• Corpo do regulador: consulte a informação de encomenda
• Assento da válvula: PCTFE
• Diafragma: Hastelloy® C276; PTFE + Neopreno (opção NP)
• O-ring: Viton® (FKM); opção Kalrez® (FFKM)
• Filtro: SS 316L
• Entradas e saídas: consulte a informação de encomenda
• Intervalo de temperatura: -30℃ a +74℃
• Taxa de fuga (para a atmosfera): 1×10⁻⁸ mbar l/s He
• Taxa de fuga (através do assento): 1×10⁻⁶ mbar l/s He
• Capacidade de fluxo: Cv = 1.7
• Peso: 2.8 kg
