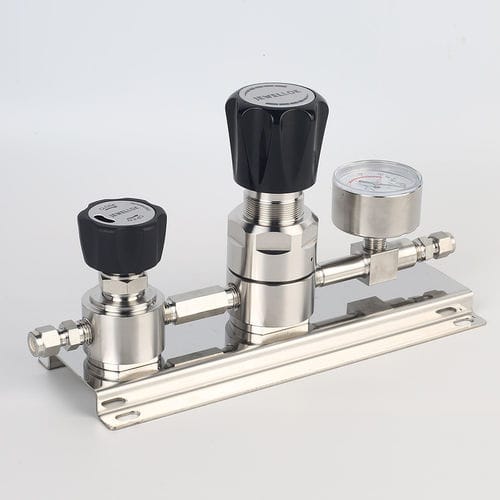

Regulador de pressão para gás JSR-2TGde diafragmade simples estágioem PEEK
Guardar nos favoritos
Comparar
Características
- Fluido
- para gás
- Tecnologia
- de diafragma
- Número de estágios
- de simples estágio
- Material
- em aço inoxidável 316L, em Hastelloy®, em Viton®, em PEEK, em FKM, em aço inox 316
- Aplicações
- de alta pressão, para laboratório, para calibração da pressão, para teste
- Outras características
- de alta vazão, modular, para aplicações de alta pureza, com filtro, resistente à corrosão
- Pressão
MÁX: 300 bar
(4.351,13 psi)MÍN: 0 bar
(0 psi)- Diâmetro da conexão
MÁX: 2,4 mm
(0,094 in)MÍN: 1,1 mm
(0,043 in)- Temperatura
MÁX: 74 °C
(165,2 °F)MÍN: -30 °C
(-22 °F)
Descrição
Características do produto
Aplicações típicas
Dados técnicos
Dimensões / Esquema / Curva de caudal
Desenho esquemático ilustrado, curva de caudal e desenhos dimensionais fornecidos com as imagens do produto e informações de encomenda.
- Pontos de captação para montagem na parede
- Regulador de estágio único série JSR-2EL
- Corpo e tampa em aço inoxidável 316L para gases corrosivos
- Design modular
- Válvulas de corte tipo diafragma
- Adequado para pressão de entrada até 100 bar
- Testado para uso com oxigênio
Aplicações típicas
- Testes de componentes
- Sistemas de calibração
- Controle de pressão em laboratório
- Sistemas de amostragem de alta pressão
- Equipamentos de serviço e teste
Dados técnicos
- Tipo: estágio único
- Pressão de entrada P1: máx. 300 bar
- Pressão de saída P2: 2 / 4 / 10 / 20 / 50 bar
- Materiais (ver informações de pedido para corpo do regulador e válvulas)
- Sede da válvula (regulador): PCTFE
- Válvula de corte: PEEK
- Diafragma (regulador): Hastelloy® C276
- Diafragma (válvula): Hastelloy® C276
- O-ring: Viton® (FKM)
- O-ring (opção): Kalrez® (FFKM)
- Filtro: SS 316L
- Faixa de temperatura: -30℃ a +74℃
- Taxa de vazamento (para atmosfera): 1×10^-8 mbar l/s He
- Taxa de vazamento (via assento): 1×10^-6 mbar l/s He
- Capacidade de fluxo (P2 = 2/4/10/20 bar): Cv = 0.28
- Capacidade de fluxo (P2 = 35/50 bar): Cv = 0.08
- Peso: 4.5 ~ 6.9 kg
Dimensões / Esquema / Curva de caudal
Desenho esquemático ilustrado, curva de caudal e desenhos dimensionais fornecidos com as imagens do produto e informações de encomenda.
