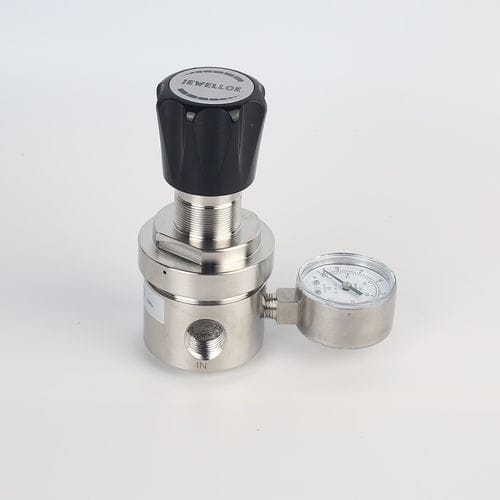

Regulador de pressão para gás propano JSR Series

para nitrogêniopara oxigêniode diafragma

Características do produto

• Regulador de pressão para montagem em linha e painel
• Corpo e tampa em latão cromado para gases inertes, reativos, inflamáveis e oxidantes e misturas até 6.0
• Corpo e tampa em aço inox 316L para gases corrosivos
• Configuração flexível de 4 portas
• Pressão de saída estável
• Limitação simples da pressão de saída por volante
• Enchimento de entrada
• Testado para uso com oxigénio

Aplicações típicas

• Testes de componentes
• Sistemas de calibração
• Controlo de pressão em laboratório
• Sistemas de amostragem de alta pressão
• Equipamento de serviço e teste

Dimensões
Dimensões fornecidas nas imagens do produto em mm (consulte as figuras das dimensões do produto).

Dados técnicos
Tipo: estágio único
Pressão de entrada P1: máx. 100 bar
Pressão de saída P2: 1 / 2 / 4 / 8 / 10 / 20 / 35 / 50 bar
Materiais:
Corpo do regulador: ver informações de encomenda
Assento da válvula: PCTFE
Diafragma: Hastelloy® C276; PTFE + Neoprene (opção NP)
O-ring: Viton® (FKM) (opção: Kalrez® (FFKM))
Filtro: SS 316L
Entradas e saídas: ver informações de encomenda
Intervalo de temperatura: -30℃ a +74℃
Taxa de fuga (para a atmosfera): 1×10⁻⁸ mbar·l/s He
Taxa de fuga (via assento): 1×10⁻⁶ mbar·l/s He
Capacidade de fluxo: Cv = 1.7
Peso: 2.8 kg

Informação de fluxo e encomenda
Gráficos de fluxo e ilustrações de encomenda disponíveis nas imagens do produto. Para gases mistos, especifique o padrão de conexão do cilindro e o passo da rosca ao encomendar.

Especificações técnicas

• Família de modelos: JSR-3L & JSR-3LP Series
• Montagem: montável em linha e em painel
• Estágio: regulador de estágio único
• Pressão máxima de entrada: 100 bar
• Pressões de saída selecionáveis: 1, 2, 4, 8, 10, 20, 35, 50 bar
• Corpos disponíveis: latão (cromado) ou SS 316L (para gases corrosivos)
• Material do assento da válvula: PCTFE
• Opções de diafragma: Hastelloy® C276 ou PTFE+Neoprene (opção NP)
• Opções de O-ring: Viton® (FKM) padrão; Kalrez® (FFKM) como opção
• Material do filtro: SS 316L
• Configuração: configuração flexível de 4 portas
• Intervalo de temperatura de operação: -30℃ a +74℃
• Estanquidade: até 1×10⁻⁸ mbar·l/s He para a atmosfera; 1×10⁻⁶ mbar·l/s He via o assento
• Capacidade de fluxo: Cv = 1.7
• Peso: aprox. 2.8 kg
• Características: pressão de saída estável, limitação simples por volante, enchimento de entrada, testado para serviço de oxigénio
