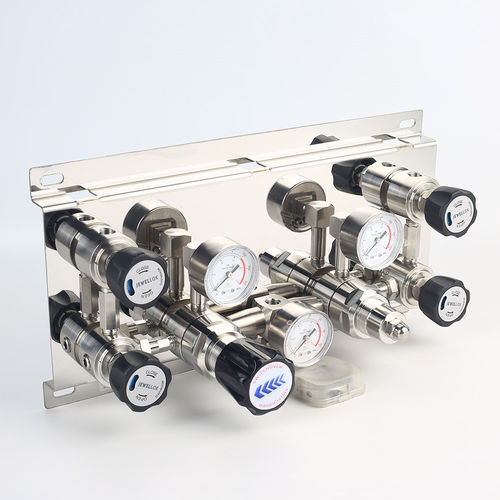

Painel de controle para calibração da pressão JSP-3AE Series

em inoxmodularautomático

Visão geral do produto

A série JSP-3AE é um painel de controlo de pressão concebido para distribuição e controlo de gases de alta pureza em ambientes industriais e laboratoriais. Design modular com função de comutação automática; compatível com gases inertes, reativos, inflamáveis e oxidantes (até grau 6.0). Corpo em SS 316L disponível para gases corrosivos.

Principais características

• Função de comutação automática para fornecimento ininterrupto
• Regulador de estágio único: séries JSR-1E / JSR-6E
• Corpo em latão cromado (padrão) ou corpo e tampa em SS 316L (para gases corrosivos)
• Válvulas de corte do tipo diafragma
• Adequado para pressão de entrada até 300 bar
• Testado para serviço com oxigénio
• Design modular para fácil instalação em armários de segurança para cilindros

Aplicações típicas

• Testes de componentes
• Sistemas de calibração
• Controlo de pressão em laboratório
• Sistemas de amostragem de alta pressão
• Equipamentos de serviço e teste

Dados técnicos

• Tipo: estágio único
• Pressão de entrada P1: máx. 300 bar
• Pressão de saída P2 (opções): 2 / 4 / 10 / 20 / 50 / 100 bar
• Materiais do corpo: latão cromado (padrão); SS 316L disponível para gases corrosivos — ver informações de encomenda
• Assento da válvula (regulador / válvula de corte): PCTFE
• Diafragma (regulador): Hastelloy® C276; diafragma (válvula): Elgiloy®
• O-ring: Viton® (FKM); opcional: Kalrez® (FFKM)
• Filtro: SS 316L
• Conexões de entrada/saída: 1/4" NPT(F)
• Intervalo de temperatura de funcionamento: -30°C a +74°C
• Taxa de fuga para a atmosfera: 1×10^-8 mbar·L/s He; via assento: 1×10^-6 mbar·L/s He
• Peso: 4,8 kg

Documentação e desenhos
Desenho esquemático, fluxograma, curvas de pressão de saída e desenhos dimensionais estão disponíveis como imagens na página do produto.

Informação de encomenda
Códigos de encomenda detalhados, imagens de configuração e opções de material estão disponíveis na página do produto; consulte as informações de encomenda para combinações de regulador/válvula e opções especiais.
