Rampa de gás para aplicações UHP (ultra-alta pureza) JSR-1ETG-BV

em aço inoxidável

Visão geral

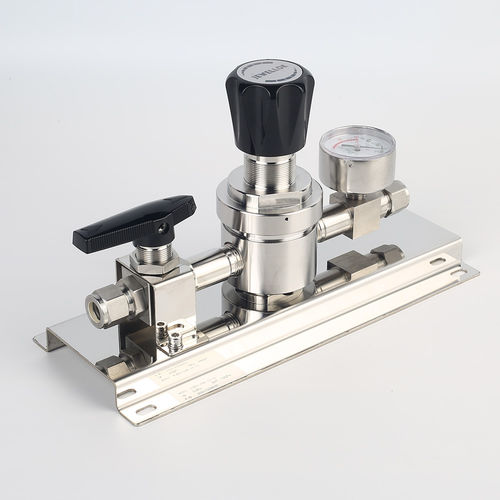

O conjunto de pontos de captação de gás para parede JSR-1ETG-BV Série integra o regulador monostágio VSR-1EL e válvulas de corte do tipo diafragma para controlo preciso da pressão de gases de alta pureza e industriais. Projetado para montagem em parede e configuração modular, suporta pressão de entrada até 100 bar e é testado para uso com oxigénio.

Principais características

• Pontos de captação para montagem em parede
• Regulador monostágio série VSR-1EL
• Corpo e tampa em latão cromado para gases inertes, reactivos, inflamáveis e oxidantes (até grau 6.0)
• Opção corpo e tampa em aço inoxidável 316L para gases corrosivos
• Design modular para configuração e manutenção fáceis
• Válvulas de corte tipo diafragma
• Adequado para pressão de entrada até 100 bar
• Testado para uso com oxigénio

Aplicações típicas

• Testes de componentes
• Sistemas de calibração
• Controlo de pressão em laboratório
• Sistemas de amostragem de alta pressão
• Equipamentos de serviço e teste

Dados técnicos
Tipo: monostágio (single-stage)
Série: JSR-1ETG-BV
Pressão de entrada P1: máx. 100 bar
Pressão de saída P2: 2 / 4 / 10 / 20 / 50 bar
Materiais:
Corpo (regulador e válvulas): latão cromado ou SS 316L (ver opções de encomenda)
Assento de válvula (regulador): PCTFE
Assento de válvula (válvula de corte): PTFE
Diafragma (regulador): Hastelloy® C276
Filtro: SS 316L
Intervalo de temperatura: -30°C a +74°C
Taxa de fuga (para a atmosfera): 1×10^-8 mbar l/s He
Taxa de fuga (através do assento): 1×10^-6 mbar l/s He
Capacidade de fluxo: Cv = 0.07
Peso: 4,1–5,7 kg

Dimensões
As dimensões e desenhos esquemáticos são fornecidos nos diagramas do produto e no fluxograma que acompanham esta descrição.

Informações de encomenda

• Série: JSR-1ETG-BV
• Modelo do regulador: VSR-1EL (monostágio)
• Opções de pressão de saída: 2 / 4 / 10 / 20 / 50 bar
• Opções de material: latão cromado ou SS 316L
