Válvula de agulha JNV Series
manualde regulaçãoreguladora de vazão

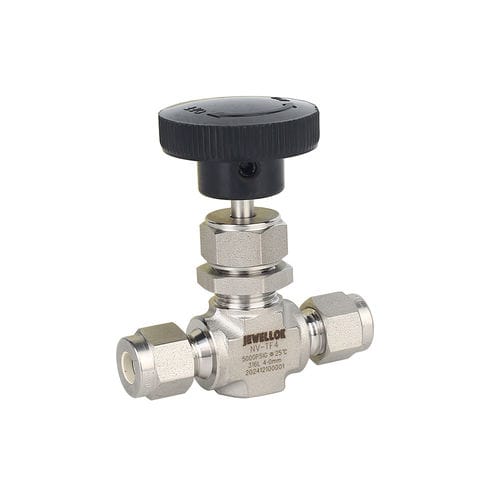

Válvula de agulha - JNV Series - Jewellok - manual / de regulação / reguladora de vazão
Válvula de agulha - JNV Series - Jewellok - manual / de regulação / reguladora de vazão
Válvula de agulha - JNV Series - Jewellok - manual / de regulação / reguladora de vazão - imagem - 2
Válvula de agulha - JNV Series - Jewellok - manual / de regulação / reguladora de vazão - imagem - 3
Guardar nos favoritos
Comparar
Mais informações no site da Jewellok

Características

Tipo
de agulha
Acionamento
manual
Função
de regulação, reguladora de vazão
Fluido
para gás natural
Corpo$
de assento macio, em linha, de ângulo reto, de pequenas dimensões, Y
Material$
em aço inoxidável
Outras características
de alta pressão
DN

MÍN: 0 mm
(0 in)

MÁX: 10.000 mm
(393,701 in)

Pressão

MÍN: 0 bar
(0 psi)

MÁX: 345 bar
(5.003,8 psi)

Temperatura

MÍN: -54 °C
(-65 °F)

MÁX: 232 °C
(450 °F)

Descrição

Visão geral
Válvula de agulha de precisão projetada para controlo de fluxo de gás natural de alta pureza em sistemas de alta pressão. Unidade compacta, montável em painel, disponível nas configurações de fluxo recto, angular e cruzado.

Principais características
  • Sistema de vedação com pré-carga (live-loaded)
  • Haste em V, haste de regulação ou haste com assento macio opcionais
  • Design compacto
  • Montagem em painel
  • Padrões de fluxo: recto, angular, cruzado
  • Pressão de trabalho até 5000 psig (345 bar)


Aplicações
  • Ensaios de componentes
  • Sistemas de calibração
  • Controlo de pressão em laboratório
  • Sistemas de amostragem de alta pressão
  • Equipamento de serviço e ensaio


Dados técnicos
  • Tipo: Válvula de agulha
  • Pressão de entrada P1: máx. 345 bar
  • Material: ver informação de encomenda
  • Corpo: ver informação de encomenda
  • Assento: PCTFE
  • Filtro: 316 aço inoxidável
  • Entradas / Saídas: ver informação de encomenda
  • Intervalo de temperatura: -54 °C a +232 °C
  • Taxa de fuga: 0,1 cc/min
  • Orifício: ver informação de encomenda
  • Peso: 0,1 kg


Informação de encomenda
Materiais, configuração do corpo, entradas/saídas e opções de orifício são especificados na informação de encomenda.
