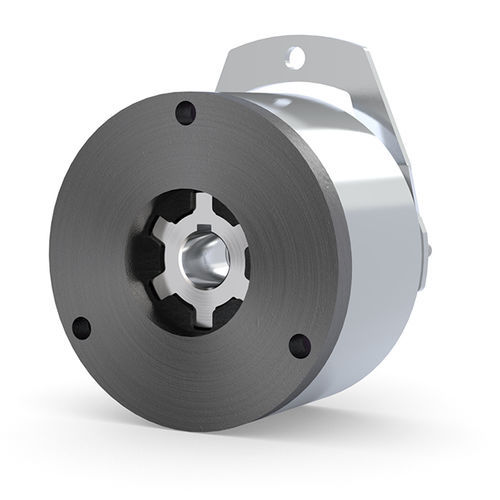

Freio de disco COMBISTOP 08

acionado por molacom liberação manualpara motor

Descrição do produto
O COMBISTOP tipo 08 é a mini-série de travões por mola de corrente de repouso da KEB. Projetado para cargas reduzidas, a construção compacta permite a utilização como travão de serviço em aplicações dinâmicas e como travão de retenção com função de paragem de emergência em aplicações estáticas.

Intervalo de binário
O intervalo de binário do COMBISTOP 08 é de 0,3 Nm a 2 Nm.

Destaques

• Duas dimensões (0B, 00)
• Pronto para montagem com folga de ar ajustada
• Uso como travão de serviço ou travão de retenção com paragem de emergência
• Classe ISO B segundo VDE 0580
• Certificado cCSAus
• Projetado para funcionamento contínuo (S1 / 100 % ciclo de trabalho)
• Tensões standard: 24 / 105 / 180 / 205 V

Opções
Libertação manual
Uma libertação manual opcional permite abrir o COMBISTOP 08 manualmente. Útil em situações sem alimentação ou quando o rotor está desgastado e é necessária a libertação manual do travão.

Flange / disco de fricção
O COMBISTOP 08 pode ser equipado opcionalmente com uma flange ou, alternativamente, com um disco de fricção. Se a flange do motor não apresentar a qualidade de material ou planicidade necessárias, a flange ou o disco de fricção fornece uma superfície de atrito ótima.

Tampa de fecho
O travão pode ser fornecido com uma tampa de fecho para vedá-lo do ambiente exterior.

Versão CCV
Para ambientes particularmente agressivos ou frios, está disponível uma versão CCV. Suporta temperaturas até -40 °C.

Binário personalizado
Se for necessário um binário de travagem modificado, pode ser realizada uma alteração personalizada durante a produção.

Tensões personalizadas
Bobinas com tensões de alimentação não padrão podem ser produzidas a pedido.

Confeções de conectores
Para simplificar a instalação no local do cliente, os travões podem ser fornecidos com cabos prontos a ligar, conectores, contactos ou terminais de cravar.

Certificados de fábrica
Podem ser emitidos certificados de fábrica 2.1 ou certificados de ensaio 3.1 segundo DIN EN 10204 mediante pedido (por exemplo, confirmação de ensaios de binário).

Dados técnicos
Cabeçalho: Tamanho | Binário de retenção reduzido [Nm] (min) | Binário nominal M2 [Nm] | Binário máximo personalizado [Nm] | Potência standard [W] | Diâmetro [mm] | Furo máx. [mm]
0B | - | 0,3 | - | 6 | 40 | 8
00 | 0,5 | 1 | 2 | 11…15 | 59,5 | 10

* Travão de retenção com função de paragem de emergência
Tensões standard: 24 V, 105 V, 180 V, 205 V. Tensões especiais a pedido.

Fabricante / especificações

• Marca: KEB (KEB Automation KG)
• Designação comercial (modelo): COMBISTOP 08
• Intervalo de binário: 0,3 Nm a 2 Nm
• Dimensões: 0B, 00
• Projetado para S1 / 100 % ED
• Certificações: Classe ISO B (VDE 0580), certificado cCSAus
• Versão CCV disponível para temperaturas até -40 °C
