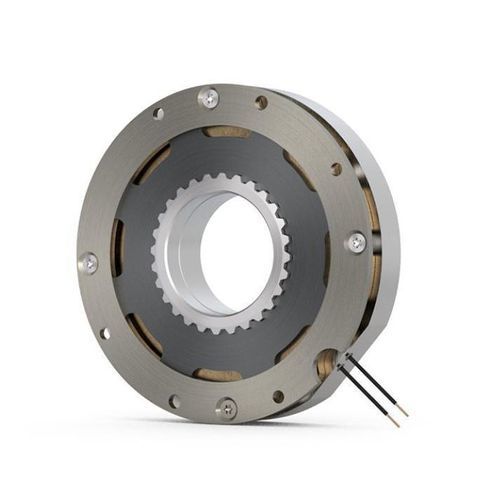

Freio de disco COMBISTOP S1 FLAT

de fricçãoacionado por molapara veículos

Visão geral do produto
O COMBISTOP S1 FLAT é um travão de retenção acionado por mola em design plano, desenvolvido para aplicações com espaço de instalação muito limitado, como AGV e sistemas robóticos. O seu sistema de atrito patenteado fornece um binário de travagem superior aos travões acionados por mola convencionais, convertendo a energia cinética em calor através do atrito entre o disco de atrito, a armadura e a flange. A faixa de binário atual é de 3,4 Nm a 10,8 Nm. O conceito plug & play e o folga de ar pronta para instalação permitem montagem rápida e curtos tempos de comissionamento. O design evita terras raras e oferece desempenho comparável aos travões com íman permanente, melhorando a independência de materiais e a fiabilidade da cadeia de abastecimento.

Destaques

• Duas tamanhos
• Sem terras raras para máxima independência de materiais
• Faixa de binário: 3,4 Nm - 10,8 Nm
• Temperatura ambiente: -40 °C a +80 °C
• Projetado para operação S1 / ciclo de trabalho 100%
• Alta energia de atrito admissível em paragem de emergência
• Binário de travagem estável
• Encaminhamento de cabos integrado
• Até classe de isolamento F segundo VDE 0580
• Tensão padrão: 24 V

Dados técnicos
Tamanho | Binário nominal M2 [Nm] | Binário estático mín. a 80 °C M4min80 [Nm] | Potência standard [W] | Diâmetro [mm] | Furo máximo do cubo [mm]
769 | 3,4 | 2,1 | 42 | 63,5 | 22
770 | 10,8 | 6,5 | 36 | 94 | 34

Características / especificações técnicas

• Modelo: COMBISTOP S1 FLAT
• Marca: KEB Automation KG
• Faixa de binário: 3,4 Nm a 10,8 Nm (binário nominal atingido após emparelhamento/condicionamento dos parceiros de atrito)
• Tamanhos disponíveis: 769 (3,4 Nm) e 770 (10,8 Nm) com binários estáticos mínimos correspondentes a 80 °C
• Potência standard: 42 W (tamanho 769) / 36 W (tamanho 770)
• Diâmetros exteriores: 63,5 mm (tamanho 769) / 94 mm (tamanho 770)
• Furos máximos do cubo: 22 mm (tamanho 769) / 34 mm (tamanho 770)
• Intervalo de temperatura ambiente: -40 °C a +80 °C
• Projetado para operação S1 / ciclo de trabalho 100%
• Alta energia de atrito admissível em paragem de emergência e binário de travagem estável
• Encaminhamento de cabos integrado; cabos prontos a ligar, conectores ou terminais disponíveis como opção
• Tensão padrão: 24 V; tensões de bobina personalizadas sob pedido
• Sem terras raras no design (desempenho comparável aos travões com íman permanente)
• Conceito plug & play e folga de ar pronta para instalação para rápido comissionamento
• Personalizações: binário de travagem modificado, tensões personalizadas, tamanhos personalizados, montagem de conectores e certificados de fábrica/aceitação sob pedido
