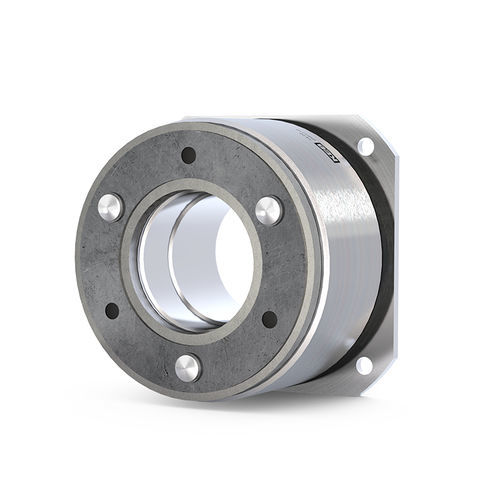

Freio de fricção COMBIPERM P1

eletromagnéticopara servomotorcom segurança contra falhas (FailSafe)

Descrição
O COMBIPERM P1 é um travão de íman permanente com acionamento por fricção e funcionamento sem folgas. Em estado excitado o campo do íman permanente é anulado e a peça acionada roda sem binário residual. Em paragem de emergência ou perda de alimentação o travão de segurança actua, trava e mantém o sistema na posição. Tem tempos de comutação curtos e design compacto, adequado para servomotores e aplicações médicas.

Destaques

• 11 tamanhos cobrindo 0,1 Nm a 194 Nm de binário nominal
• Sem folgas, acionamento por fricção
• Libertação sem binário residual quando excitado
• Isolamento classe F segundo VDE 0580
• Certificação cCSAus; opção VdS disponível
• Projectado para funcionamento contínuo (S1 / 100 % ciclo de trabalho)
• Até 10 000 000 ciclos de comutação (standard)
• Velocidade máxima até 10 000 rpm
• Tensão padrão da bobina 24 V (tensões especiais sob pedido)

Opções / Variantes

• Aprovação VdS disponível
• Placa de protecção de cabos para proteger ligações e cabos do motor
• Anel de feltro para proteger o binário de travagem contra fugas de óleo
• Ligações por parafusos na traseira (Variante 300) para espaços de montagem reduzidos
• Flange redonda (Variante 100)
• Flange rectangular (Variante 200)
• Cubo externo (Versão 30)
• Cubo no íman (Versão 20)
• Sem cubo (Versão 10)
• Tensões de bobina personalizadas sob pedido
• Conectores personalizados ou cabos prontos a ligar
• Certificado de fábrica 2.1 ou certificado de ensaio 3.1 sob pedido

Dados técnicos (tabela resumo)
Tamanho | Binário nominal M2 [Nm] | Binário estático mín. a 120 °C M4min120 [Nm] | Potência standard [W] | furo max. do cubo [mm]
0A | 0,15 | 0,1 | 3 | 3
01 | 0,5 | 0,3 | 8 | 6
02 | 1,4 | 0,8 | 10 | 8
03 | 2,7 | 1,8 | 11 | 12
04 | 3,5 | 2,8 | 11 | 12
05 | 6,1 | 4 | 12 | 15
06 | 12 | 8 | 18 | 18
07 | 24 | 15 | 24 | 25
08 | 49 | 32 | 26 | 30
09 | 96 | 65 | 40 | 40
10 | 194 | 115 | 50 | 50

Tensão standard: 24 V | Tensão especial: sob pedido. O binário nominal é atingido após o amaciamento dos elementos de fricção.

Características / especificações

• Série de modelo: COMBIPERM P1
• Gama de binários: 0,1 Nm a 194 Nm
• Concepção sem folgas, por fricção
• Libertação sem binário residual quando excitado
• Adequado para servomotores e aplicações médicas
• Velocidade máxima até 10 000 rpm
• Projectado para funcionamento contínuo (S1 / 100 %)
• Durabilidade: até 10 000 000 ciclos de comutação (standard)
• Tensão padrão da bobina: 24 V (tensões especiais sob pedido)
• Classe de isolamento: ISO classe F (VDE 0580)
• Certificações: cCSAus; opção VdS disponível; documentos de conformidade EU/UK/CSA disponíveis
• Múltiplas variantes mecânicas de montagem e cubo
• Opções de protecção e acessórios de ligação: placa de protecção de cabos, anel de feltro, conectores/cabos personalizados
