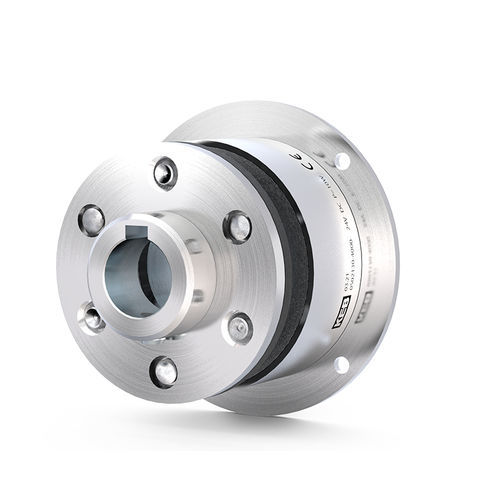

Freio de fricção COMBINORM B

eletromagnéticocom segurança contra falhas (FailSafe)para montagem em flange

Visão geral
O travão eletromagnético por falta de alimentação COMBINORM B libera quando a alimentação é interrompida. Destina-se a posicionamento preciso e retenção fiável e é utilizado em tecnologia de segurança e acesso, por exemplo em barreiras de acesso ou portas corta-fogo. O travão é projetado para funcionamento contínuo (S1) e pode ser fornecido com aprovação VdS opcional. Faixa de binário: 0,5 Nm a 1.250 Nm.

Destaques

• 13 tamanhos standard (soluções maiores dependentes do projeto)
• Tempos de comutação curtos para posicionamento preciso
• Retenção fiável
• Certificação cCSAus disponível
• Projetado para funcionamento S1 (100 % ciclo de trabalho)
• Classe ISO B de acordo com VDE 0580
• Amplitude de temperatura e tensão
• Binário regulável de forma contínua
• Tensão padrão: 24 V (tensões especiais mediante pedido)

Opções

• Aprovação VdS mediante pedido
• Flange adaptado / geometria e padrão de furos personalizados
• Certificação cCSAus / CSA para o mercado norte-americano
• Versão montada em flange (ímã montado na carcaça; armadura fixada ao eixo)
• Versão montada no eixo (ímã com peça de armadura fixada ao eixo)
• Manga do cubo fora do ímã (armadura montada externamente; chaveta, furos roscados ou pinos roscados opcionais)
• Manga do cubo no ímã (comprimento axial total reduzido)
• Sem manga do cubo (execução axial mais curta; armadura montada diretamente na superfície de montagem)
• Binário regulável continuamente através do controlo da corrente/tensão de excitação
• Tensões de bobina personalizadas mediante pedido
• Conjuntos de cabos/conectores prontos a ligar
• Certificado de fábrica 2.1 ou certificado de ensaio 3.1 disponíveis
• Versões anti-remanência para travões pequenos
• Versões dentadas/intertravadas para aumento do binário (encaixe positivo; para aplicações estáticas)

Dados técnicos (tamanho | binário nominal M2 [Nm] | potência padrão [W] | diâmetro [mm] | ø máx. manga [mm])
01 | 0,5 | 6 | 39 | 6
02 | 0,75 | 6 | 45 | 8
03 | 1,5 | 8 | 54 | 10
05 | 3 | 10 | 65 | 15
06 | 7 | 12 | 80 | 20
07 | 15 | 16 | 100 | 22
08 | 30 | 21 | 125 | 30
09 | 65 | 28 | 150 | 35
10 | 130 | 38 | 190 | 45
11 | 250 | 50 | 230 | 60
12 | 500 | 65 | 290 | 70
13* | 750 | 80 | 355 | 90
14* | 1250 | 100 | 440 | 100
Tensão padrão: 24 V | Tensões especiais: mediante pedido | Binário nominal alcançado após condicionamento dos parceiros de fricção | *Solução de projeto dependente da quantidade

Aplicações

• Tecnologia médica (posicionamento de precisão, segurança, repetibilidade)
• Acionamentos de portas e portões (portas corta-fogo, barreiras de acesso)
• Máquinas para trabalhar madeira
• Sistemas auxiliares para e-mobilidade
• Robótica e automação
• Embalagem e processamento alimentar
• Máquinas agrícolas, mineiras e municipais

Características / Especificações técnicas

• Brand: KEB Automation KG
• Modelo: COMBINORM B
• Faixa de binário: 0,5 Nm a 1.250 Nm
• Tamanhos disponíveis: 13 tamanhos standard (soluções maiores conforme projeto)
• Potências padrão: 6 W – 100 W dependendo do tamanho (ver tabela)
• Tensão padrão: 24 V (tensões especiais mediante pedido)
• Ciclo de trabalho: S1 (100 %)
• Variante de montagem: flange, montado no eixo, manga exterior, manga no ímã, sem manga
• Binário ajustável: continuamente via controlo de corrente/tensão de excitação
• Certificações/opções: VdS, cCSAus/CSA, declarações de conformidade EU/UK, anti-remanência, versões dentadas, certificados de fábrica (2.1) e certificados de ensaio (3.1)
• Documentação disponível: manual de instalação e folhas de dados elétricos
