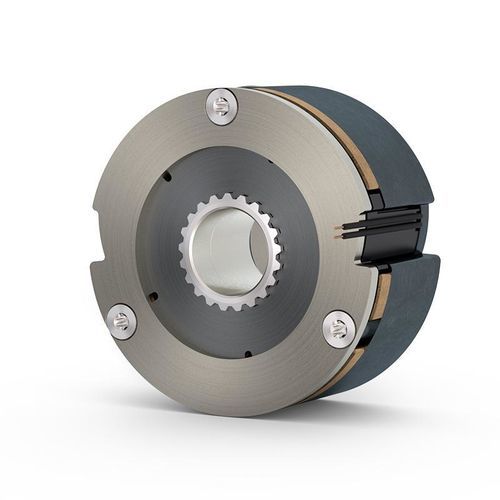

Freio de fricção COMBISTOP S1

eletromagnéticopara servomotorde segurança

Visão geral
O novo travão de retenção S1 apresenta um sistema de fricção patenteado que proporciona um binário de travagem consideravelmente superior ao dos travões com mola convencionais. Particularmente adequado para aplicações com servomotores que exigem maior segurança. O design plug & play facilita a montagem. Intervalo de binário: 0,5 Nm a 60 Nm em 8 tamanhos.

Destaques

• 8 tamanhos (01–08)
• Alta energia de fricção admissível em paragem de emergência
• Binário de travagem estável
• Elevada resistência à temperatura (até classe ISO H segundo VDE 0580)
• Pronto a montar com folga do ar ajustada
• Utilizável como travão de serviço ou travão de retenção
• Ranhuras para cabos integradas
• Tensão padrão: 24 V

Opções

• Anel de feltro: anel de feltro opcional para proteger o COMBISTOP S1 (e assim o binário de travagem) contra óleo proveniente de rolamentos adjacentes.
• CCV (Cold Climate Version): disponível para ambientes particularmente severos/frios (temperaturas até -40 °C).
• Modificação do binário de travagem: o binário pode ser aumentado ou reduzido segundo especificações do cliente durante a produção.
• Tensões personalizadas: bobinas com tensões específicas realizáveis a pedido.
• Confeção de conectores: possibilidade de entregar produtos com cabos prontos a ligar com fichas, contactos ou terminais para facilitar a montagem.
• Certificados: certificado de fábrica 2.1 (DIN EN 10204) e certificado de ensaio 3.1 (DIN EN 10204) disponíveis a pedido; o 3.1 inclui resultados de testes específicos como o ensaio de binário.

Dados técnicos (tabela)
Tamanho | Binário nominal M2 [Nm] | Binário estático mín. a 120 °C M4min120 [Nm] | Potência standard [W] | Diâmetro [mm] | furo máximo do cubo [mm]
01 | 0,5 | 0,3 | 6,1 | 35 | 9
02 | 1 | 0,6 | 7,5 | 41 | 10,5
03 | 1,9 | 1,1 | 9,4 | 48 | 12,5
04 | 3,9 | 2,3 | 11,8 | 56 | 15,5
05 | 7,5 | 4,5 | 15,3 | 66 | 17,5
06 | 15 | 9 | 20 | 77 | 20,5
07 | 30 | 18 | 26 | 90 | 24
08 | 60 | 36 | 33,8 | 102 | 28

Características / especificações técnicas

• Modelo: COMBISTOP S1
• Intervalo de binário: 0,5 Nm a 60 Nm
• 8 tamanhos (01–08)
• Binário nominal e binário estático mín. por tamanho: ver tabela técnica acima
• Valores de potência standard por tamanho: ver tabela técnica acima
• Diâmetro e furo máximo do cubo por tamanho: ver tabela técnica acima
• Tensão standard: 24 V (tensões especiais a pedido)
• Opção de proteção: anel de feltro contra óleo
• Versão CCV para clima frio até -40 °C
• Resistência térmica: até classe ISO H segundo VDE 0580
• Pronto a montar com folga do ar ajustada; opções plug & play (cabos prontos a ligar disponíveis)
• Certificados: 2.1 e 3.1 disponíveis a pedido
