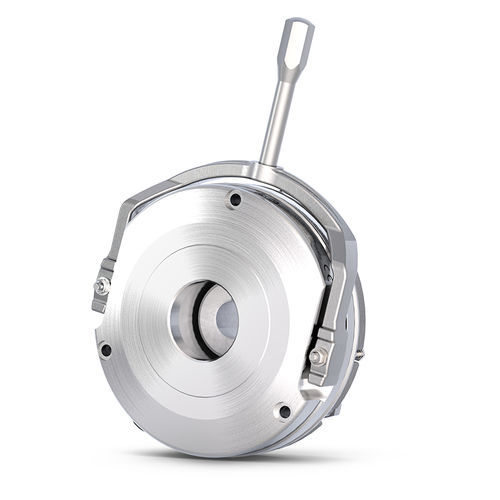

Freio de disco COMBISTOP 38

de fricçãode molacom liberação manual

Visão geral
O COMBISTOP 38 é um travão por mola de corrente fechada fabricado pela KEB há mais de 50 anos. Pode ser usado como travão de serviço em aplicações dinâmicas e como travão de retenção com função de paragem de emergência em aplicações estáticas. O sistema modular permite configurar o travão conforme os requisitos do cliente em termos de binário de travagem e opções. Faixa de binário padrão: 2,5 Nm a 2 000 Nm.

Destaques

• Dez tamanhos (02–11)
• Pronto a montar com folga de ar ajustada
• Utilizável como travão de serviço ou travão de retenção com função de paragem de emergência
• Isolamento até classe ISO H (VDE 0580)
• Certificado cCSAus
• Grau de proteção até IP54 (com anel de proteção contra pó)
• Projetado para funcionamento S1 / ciclo de serviço 100 %
• Até sete milhões de ciclos de comutação em padrão
• Tensões padrão: 24 / 105 / 180 / 205 V

Opções e características

• Libertação manual: Libertador manual opcional para abertura manual em situações sem alimentação ou com rotor desgastado.
• Microinterruptor: A partir do tamanho 03 pode ser instalado um microinterruptor para monitorização de função ou desgaste; recomendado para motores com travão em guinchos comandados por inversores.
• Flange / disco de fricção: Flange ou disco de fricção opcional para fornecer superfície de contra-fricção adequada se a placa do veio do motor não for suficiente.
• Anel de proteção contra pó: Anel opcional para aumentar a proteção IP em ambientes poeirentos/húmidos e para proteção contra contactos (IP54 sob a tampa do motor, até IP44 na extremidade aberta).
• Anel de vedação do eixo / tampão de fecho: Anel de vedação para eixos passantes; tampão de fecho para aplicações sem eixo.
• Execução CCV: Disponível para ambientes severos/frios (temperaturas de operação até −40 °C).
• Fixação de encoder / acessórios: Furos roscados traseiros e padrões de furação para montagem de encoders, ventiladores ou sensores.
• Binário de travagem: O binário pode ser aumentado ou reduzido conforme especificação do cliente na produção; tolerância de binário ±25 % após emparelhamento/amadurecimento dos elementos de fricção.
• Design plano / profundidade de instalação reduzida: Carcaça e comprimento total reduzíveis para requisitos específicos de profundidade de instalação; entregue pronto a usar com ajustes regulados.
• Tensões personalizadas: Bobinas com tensões personalizadas disponíveis mediante pedido.
• Montagem de conetores: Opcionalmente fornecido com cabos prontos a ligar, fichas ou terminais para simplificar a montagem.
• Certificados: Certificado de fábrica 2.1 e certificado de ensaio 3.1 (por ex. resultados de teste de binário) disponíveis mediante pedido.

Dados técnicos (excerto)
Tamanho | Binário reduzido [Nm] | Binário nominal M2 [Nm] | Binário aumentado [Nm] máx | Potência padrão [W] | Diâmetro [mm] | Ø máx furo rotor [mm]
02 | 3 | 6,5 | 10 | 25 | 85 | 15
03 | 4 | 13 | 20 | 30 | 102 | 20
04 | 8 | 25 | 40 | 30 | 127 | 25
05 | 15 | 45 | 65 | 48 | 147 | 30
06 | 33 | 90 | 120 | 62 | 164 | 35
07 | 65 | 130 | 200 | 65 | 190 | 45
08 | 75 | 200 | 300 | 75 | 218 | 60
09 | 120 | 330 | 500 | 80 | 253 | 60
10 | 165 | 665 | 1000 | 130 | 307 | 75
11 | 445 | 1335 | 2000 | 180 | 363 | 90

Tensões padrão: 24 V, 105 V, 180 V, 205 V | Tensões especiais: sob consulta
Tolerância do binário de travagem ±25 % após emparelhamento/amadurecimento dos elementos de fricção
* Travão de retenção com função de paragem de emergência

Aplicações
Áreas de aplicação típicas: manuseamento de materiais (logística de armazém, pontes rolantes), energia eólica (pitch e yaw), tecnologia médica, robótica e automação, veículos industriais e AGVs.

Especificações técnicas

• Modelo: COMBISTOP 38
• Fabricante: KEB Automation KG
• Faixa de binário: 2,5 Nm – 2 000 Nm (dependendo do tamanho)
• Tamanhos disponíveis: 02 a 11
• Tensões padrão: 24 V, 105 V, 180 V, 205 V (tensões personalizadas sob pedido)
• Serviço: S1 / capacidade de ciclo de serviço 100 %
• Grau de proteção: até IP54 (com anel de proteção)
• Classe de isolamento: até ISO classe H (VDE 0580)
• Ciclos de comutação: até sete milhões como padrão
• Tolerância do binário de travagem: ±25 % após emparelhamento/amadurecimento
• Opções: libertação manual, microinterruptor, flange/disco de fricção, anel de proteção contra pó, anel de vedação do eixo, execução CCV, montagem de encoder, tensões personalizadas, montagem de conetores
• Certificados disponíveis mediante pedido: certificado de fábrica 2.1 e certificado de ensaio 3.1 (DIN EN 10204)
