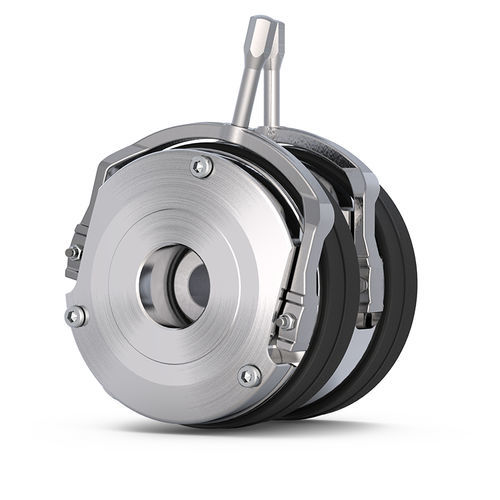

Freio de disco COMBISTOP 38D

de fricçãomecânicode mola

Descrição
O travão duplo 38D duplica o nível de segurança e abrange uma gama preparada para tarefas com circuitos de travagem redundantes. O desenho mecânico com dois travões de segurança acionados por mola, totalmente independentes, cumpre os requisitos segundo DIN 56950 (BGV C1). O sistema de travagem redundante é entregue pronto a instalar e ajustado pela KEB.

Destaques

• Dez tamanhos
• Dois circuitos de travagem redundantes
• Pronto a instalar, folga de ar ajustada
• Utilizável como travão de serviço ou de retenção
• Até classe ISO H segundo VDE 0580
• Certificado cCSAus
• Classe de proteção até IP67
• Projetado para funcionamento S1 ou ciclo de serviço 100 %
• Até sete milhões de ciclos de comutação em padrão
• Tensões standard 24 / 105 / 180 / 205 V

Opções (resumo)

• Libertação manual — libertador manual opcional para abertura manual do travão (útil em situações sem alimentação ou se o rotor estiver gasto).
• Microinterruptor — microinterruptor opcional para monitorizar desempenho ou desgaste (recomendado para travões em motores de equipamentos de içamento e elevação de cargas, especialmente com inversores).
• Flange / disco de fricção — flange opcional ou, para tamanhos pequenos, disco de fricção para fornecer uma superfície de contra-fricção ótima quando a tampa do motor não tem as propriedades necessárias.
• Anel de proteção contra pó — anel opcional para aumentar a classe IP em ambientes poeirentos/húmidos e proteção contra contacto acidental (pode alcançar IP54 sob a tampa do motor e até IP44 na extremidade aberta).
• Anel de vedação do eixo / tampão de vedação — para vedar o eixo passante contra o ambiente externo; tampão de vedação disponível quando não existe eixo.
• Versão CCV — concebido para ambientes agressivos e frios, apto até -40 °C.
• Fixação de encoder / orifícios roscados traseiros — orifícios roscados traseiros e padrão de furação opcionais para fixar encoder rotativo, ventoinha ou sensor.
• Binário de travagem — o binário pode ser aumentado ou reduzido conforme especificações do cliente durante a produção.
• Design plano — carcaça/comprimento total reduzido disponível para aplicações com restrição de profundidade de instalação (entregue pronto a usar, ajustado pela KEB).
• Tensões personalizadas — tensões de bobina personalizadas disponíveis a pedido.
• Confeção de conectores — cabos prontos a ligar com fichas, contactos ou terminais para facilitar a montagem.
• Certificados — certificado de fábrica 2.1 (DIN EN 10204) e certificado de teste 3.1 (DIN EN 10204) disponíveis a pedido (o 3.1 inclui resultados de testes específicos, p.ex. ensaio de binário).

Dados técnicos (tabela)
Tamanho | Binário reduzido [Nm] | Binário nominal M2 [Nm] | Binário aumentado [Nm] máx | Potência standard [W] | Diâmetro [mm] | Ø furo rotor máx [mm]
02 | 2 x 3 | 2 x 6.5 | 2 x 10 | 2 x 25 | 85 | 15
03 | 2 x 4 | 2 x 13 | 2 x 20 | 2 x 30 | 102 | 20
04 | 2 x 8 | 2 x 25 | 2 x 40 | 2 x 30 | 127 | 25
05 | 2 x 15 | 2 x 45 | 2 x 65 | 2 x 48 | 147 | 30
06 | 2 x 33 | 2 x 90 | 2 x 120 | 2 x 62 | 164 | 35
07 | 2 x 65 | 2 x 130 | 2 x 200 | 2 x 65 | 190 | 45
08 | 2 x 75 | 2 x 200 | 2 x 300 | 2 x 75 | 218 | 60
09 | 2 x 120 | 2 x 330 | 2 x 500 | 2 x 80 | 253 | 60
10 | 2 x 165 | 2 x 665 | 2 x 1000 | 2 x 130 | 307 | 75
11 | 2 x 445 | 2 x 1335 | 2 x 2000 | 2 x 180 | 363 | 90

Tensão standard: 24 V, 105 V, 180 V, 205 V | Tensão especial: a pedido. Tolerância do binário de travagem ±25% após o assentamento das superfícies de fricção. * Travão de retenção com função de paragem de emergência.

Características / Especificações técnicas

• Modelo / Denominação: COMBISTOP 38D
• Fabricante / Marca: KEB (KEB Automation)
• Intervalo de binário: 5 Nm a 2 x 2000 Nm
• Tamanhos disponíveis: 10 tamanhos (02–11)
• Design redundante: dois travões de mola independentes, circuitos de travagem redundantes
• Classe de proteção: até IP67 (anel de proteção aumenta a classe IP; IP54 possível sob a tampa do motor)
• Duty: funcionamento S1 / 100 % ciclo de trabalho
• Certificações: certificado cCSAus (certificado CSA disponível)
• Ciclos de comutação: até sete milhões de ciclos como padrão
• Tensões standard: 24 V, 105 V, 180 V, 205 V (tensões especiais a pedido)
• Opção ambiental: versão CCV para operação a baixas temperaturas até -40 °C
