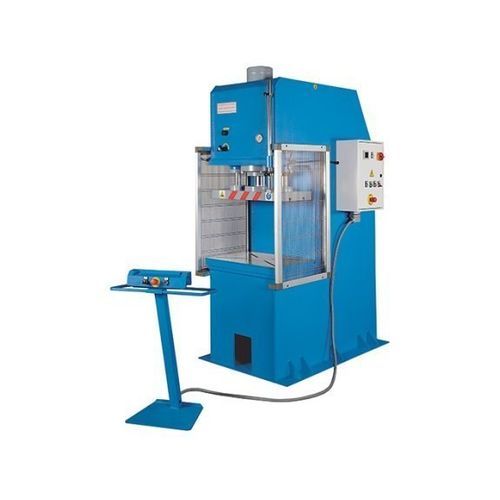

Prensa hidráulica HPK 100 A

de conformaçãode estampagem profundade produção

Visão geral

A série HPK A, de estrutura em C, foi projetada para estampagem profunda, conformação e corte. O modelo HPK 100 fornece força de prensagem nominal de 100 t, com grande placa do êmbolo e mesa de trabalho 800 x 600 mm. Fabricada na Europa com componentes usinados, a máquina tem curso ajustável, comando móvel de duas mãos e opções para automação e integração Industry 4.0.

Destaques

• Estrutura em C para elevada rigidez e acesso à ferramenta
• Fabricação europeia e componentes de qualidade
• Adequada para prototipagem e produção em série
• Comando móvel de duas mãos para segurança do operador
• Opções de personalização e integração digital

Detalhes do produto

• Construção em aço soldado em C, dimensionada para a força da máquina
• Grandes placas do êmbolo e mesa para ferramentas de grande porte ou múltiplas configurações
• Cilindro hidráulico potente com duas guias circulares autolubrificantes para avanço preciso e uniforme
• Superfícies do cilindro usinadas com precisão e vedações de alta qualidade para menor desgaste
• Ajuste rápido do comprimento de curso mediante batentes mecânicos de fácil regulagem
• Unidade hidráulica compacta integrada no quadro para poupança de espaço
• Bomba hidráulica de 2 velocidades para avanços rápidos e velocidades de trabalho ótimas
• Placa e mesa com ranhuras em T para fixação de ferramentas
• Painel de comando móvel e controles adicionais integrados no painel elétrico
• Projeto conforme às diretivas europeias de segurança

Equipamento padrão

• Painel de controle de duas mãos
• Batentes de curso ajustáveis
• Manômetro
• Placa do êmbolo móvel com 2 guias e ranhuras em T
• Operação automática
• Retorno automático do cilindro
• PLC Siemens
• Unidade hidráulica 2 velocidades com comutação automática
• Interruptor de pressão
• Temporizador
• Manual do operador

Equipamento opcional

• Cortina de luz L = 1.000 mm
• Upgrade para controle digital Siemens KTP 700 Basic
• Atualização de 2 para 4 guias laterais
• Contador de peças
• Resfriador de óleo com válvula de descompressão
• Válvula de descompressão

Especificações técnicas

• Força de prensagem: 100 t
• Dimensões da mesa: 800 mm x 600 mm
• Curso: 500 mm
• Tamanho da placa do êmbolo: 700 mm x 350 mm
• Profundidade da garganta: 300 mm
• Velocidade de trabalho: 4 mm/s
• Avanço rápido: 25 mm/s
• Potência do motor: 4 kW
• Dimensões (C x L x A): 1,9 m x 1,2 m x 2,6 m
• Peso: 3.400 kg
