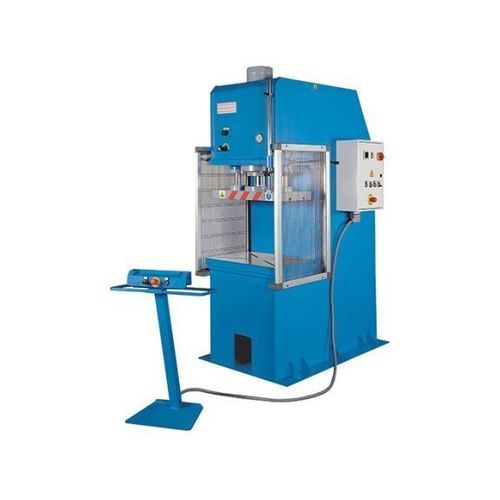

Prensa hidráulica HPK 70 A

de conformaçãode estampagem profundatipo C

Descrição
A prensa hidráulica em estrutura em C HPK 70 A foi projetada para estampagem profunda, conformação e entalhe com capacidade nominal de 70 t. Fabricada na Europa com componentes usinados, possui grandes placas de êmbolo, mesa com ranhuras em T e comando móvel de duas mãos para operação segura. Paradas finais ajustáveis definem o curso. Configurações personalizadas estão disponíveis mediante pedido.

Destaques

• Estrutura em C para fácil acesso às ferramentas
• Fabricada na Europa segundo normas definidas
• Adequada para testes e produção em série
• Integração Industry 4.0 possível
• Soluções personalizadas disponíveis

Detalhes do produto

• Construção em aço soldado em forma de C, dimensionada para a capacidade nominal da máquina
• Grandes placas do êmbolo e mesa de trabalho para ferramentas de grande porte ou montagem múltipla
• Cilindro hidráulico com duas guias circulares autolubrificantes para avanço preciso e uniforme
• Superfícies do cilindro usinadas com precisão e vedações de alta qualidade para baixo desgaste
• Ajuste rápido do comprimento do curso por meio de batentes mecânicos de fácil regulagem
• Unidade hidráulica compacta integrada e acessível na estrutura
• Bomba hidráulica de 2 estágios para avanço rápido e velocidade de trabalho otimizada
• Placa do êmbolo e mesa com ranhuras em T para fixação de ferramentas
• Painel de controle móvel para flexibilidade; comandos adicionais integrados no quadro de controle
• Componentes fabricados segundo normas rigorosas e conformes às diretrizes de segurança europeias

Equipamento standard

• Painel de comando de duas mãos
• Batentes ajustáveis para subida/descida
• Manómetro
• Mesa superior móvel com 2 guias e ranhuras em T
• Operação automática
• Retorno automático do cilindro
• PLC Siemens
• Unidade hidráulica com mudança automática de 2 velocidades
• Interruptor de pressão
• Temporizador
• Manual do operador

Equipamentos opcionais / Acessórios

• Cortina de luz L = 1.000 mm
• Atualização para controlo digital Siemens KTP 700 Basic
• Atualização de 2 para 4 guias laterais
• Contador de peças
• Troca de calor ar/óleo com válvula de descompressão
• Válvula de descompressão

Especificações técnicas

• Força de pressão: 70 t
• Dimensões da mesa: 700 mm x 500 mm
• Curso: 500 mm
• Tamanho da placa do êmbolo: 700 mm x 350 mm
• Alcance (deslocamento): 250 mm
• Velocidade de trabalho: 5 mm/s
• Avanço rápido: 24 mm/s
• Potência do motor: 4 kW
• Dimensões (C x L x A): 1,5 m x 1 m x 2,5 m
• Peso: 2.100 kg
