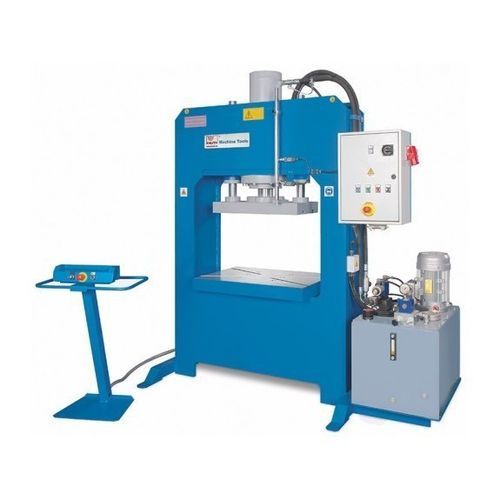

Prensa hidráulica KP 200 A

de conformaçãode estampagem profundapara chapa

Visão geral
A KP 200 A é uma prensa hidráulica de estrutura em H de 200 t da série KP-A, projetada e fabricada na Europa para estamparia profunda, conformação e recorte. A série cobre 40–300 t. Placa de golpe de grande dimensão e mesa com ranhuras em T para montagem de ferramentas. Painel móvel de duas mãos, fins de curso ajustáveis e unidade hidráulica independente garantem operação segura e manutenção reduzida. Integração Industry 4.0 e soluções personalizadas disponíveis mediante solicitação.

Destaques

• Made in Europe
• Para prototipagem e produção em série
• Operação em vários turnos possível
• Integração Industry 4.0 possível
• Soluções personalizadas sob pedido

Detalhes do produto

• Construção em aço com quadro em H soldado para alta rigidez, dimensionada para a força máxima da máquina
• Operação hidráulica versátil graças ao controlo flexível de tempo/distância do curso
• Grande cilindro hidráulico move a espessa placa de golpe, estabilizada por guias circulares autolubrificantes de alta resistência
• Mesa de trabalho e placa de golpe com ranhuras em T para fixação de ferramentas
• Painel de controlo móvel para posicionamento flexível; comandos adicionais no armário de controlo
• Sistema hidráulico como unidade autónoma, concebido para baixa manutenção e equilíbrio térmico otimizado
• Bomba hidráulica de 2 estágios para avanço rápido e velocidades de trabalho ideais
• Superfícies de cilindro usinadas com precisão e vedantes de alta qualidade para baixo desgaste e longa vida útil
• Construção e componentes em conformidade com normas de segurança europeias

Equipamento padrão

• Painel de controlo de duas mãos
• Batentes ajustáveis para movimento cima/baixo
• Manómetro
• Mesa superior móvel com 2 guias e ranhuras em T
• Operação automática
• Retorno automático do cilindro
• Siemens PLC
• Unidade hidráulica com mudança automática de 2 velocidades
• Interruptor de pressão
• Temporizador
• Manual do operador

Equipamento opcional

• Cortina de luz L = 1.000 mm
• Atualização para controlo digital Siemens KTP 700 Basic
• Atualização de 2 para 4 guias laterais
• Contador de peças
• Permutador ar/óleo com válvula de descompressão
• Válvula de descompressão

Especificações técnicas

• Força de prensa: 200 t
• Dimensões da mesa: 1.200 mm x 700 mm
• Curso: 500 mm
• Tamanho da placa de golpe: 1.000 mm x 400 mm
• Largura de passagem: 1.250 mm
• Velocidade de trabalho: 2 mm/s
• Avanço rápido: 20 mm/s
• Potência do motor: 5,5 kW
• Dimensões (C x L x A): 2,35 m x 1,6 m x 2,5 m
• Peso: 5.800 kg
