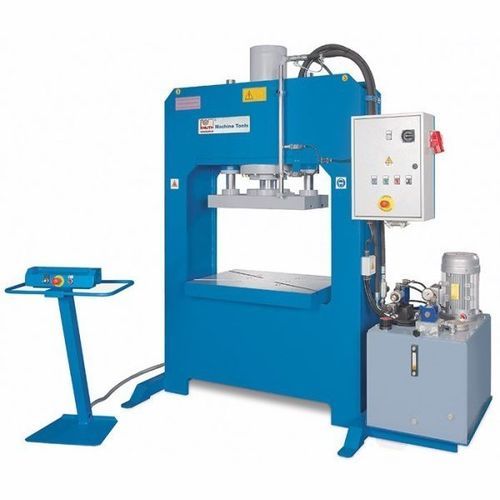

Prensa hidráulica KP 70 A

de conformaçãode estampagem profundatipo H

Descrição do produto
O KP 70 A integra a família KP-A de prensas hidráulicas com quadro em H, fabricadas na Europa com componentes de fornecedores conceituados. Projetada para estampagem profunda, conformação e recortes, apresenta força nominal de 70 t. Possui grandes placas de pistão e mesa com ranhuras em T para montagem de ferramentas e painel móvel de comando com acionamento duas‑mãos para operação segura.

Destaques

• Made in Europe
• Adequada para ensaios e produção em série
• Projetada para operação em múltiplos turnos
• Integração Industria 4.0 possível
• Soluções personalizadas disponíveis sob encomenda

Área de trabalho
Força de pressão: 70 t
Dimensões da mesa: 800 mm x 500 mm
Curso: 500 mm
Tamanho da placa do pistão: 700 mm x 350 mm
Largura de passagem: 900 mm
Velocidade de curso: 5 mm/s

Avanço rápido
Avanço rápido: 24 mm/s

Potência de acionamento
Potência do motor: 4 kW

Dimensões e pesos
Dimensões totais (C x L x A): 1,85 m x 1,04 m x 2,25 m
Peso: 1.450 kg

Detalhes do produto

• Construção em aço soldado tipo quadro em H para alta rigidez e suporte da força nominal
• Cilindro hidráulico principal que move a placa do pistão robusta, guiada por guias circulares autolubrificantes
• Mesa e placa do pistão com ranhuras em T para fixação flexível de ferramentas
• Painel de controlo móvel para maior flexibilidade; comandos adicionais integrados no quadro elétrico
• Sistema hidráulico como unidade independente para manutenção simplificada e equilíbrio térmico
• Bomba hidráulica de 2 estágios para avanço rápido e velocidades de trabalho otimizadas
• Superfícies do cilindro usinadas com precisão e vedações de qualidade para reduzir desgaste
• Construção conforme normas de segurança europeias aplicáveis

Equipamento padrão

• Painel de controlo duas mãos
• Paradas ajustáveis para subida/descida
• Manómetro
• Mesa superior móvel com 2 guias e ranhuras em T
• Operação automática
• Retorno automático do cilindro
• PLC Siemens
• Unidade hidráulica com mudança automática de 2 velocidades
• Interruptor de pressão
• Temporizador
• Manual do operador

Equipamento opcional

• Cortina de luz L = 1.000 mm
• Atualização para Siemens KTP 700 Basic (HMI)
• Atualização de 2 para 4 deslizantes laterais
• Contador de peças
• Trocador ar/óleo com válvula de descompressão
• Válvula de descompressão

Especificações técnicas

• Série: KP-A (família de prensas hidráulicas em quadro H)
• Força nominal de pressão: 70 t
• Mesa (área de trabalho): 800 x 500 mm
• Placa do pistão: 700 x 350 mm
• Curso (deslocamento do pistão): 500 mm
• Velocidade de curso: 5 mm/s
• Velocidade de avanço rápido: 24 mm/s
• Largura de passagem: 900 mm
• Potência do motor: 4 kW
• Dimensões (C x L x A): 1,85 m x 1,04 m x 2,25 m
• Peso da máquina: 1.450 kg
• Sistema hidráulico: unidade independente com bomba de 2 estágios para troca automática de velocidade
• Controle: PLC Siemens (opção HMI Siemens KTP 700 Basic)
• Fixação de ferramentas: ranhuras em T na placa e na mesa
