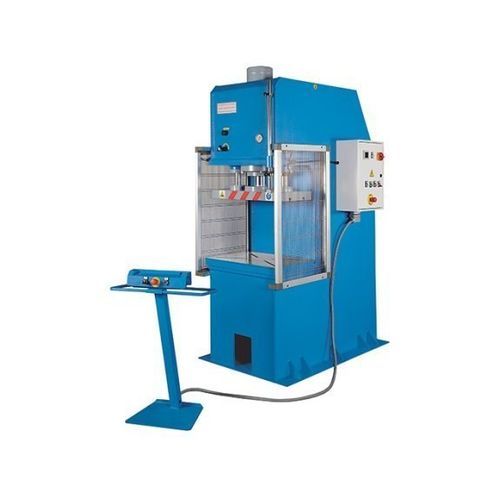

Prensa hidráulica HPK 40 A

de conformaçãode estampagem profundapara aplicações industriais

Descrição
A série HPK A consiste em prensas hidráulicas com estrutura em C projetadas para estampagem profunda, conformação e requadramento. Fabricadas na Europa com componentes que atendem a rígidos padrões de qualidade, a série cobre forças nominais de 40 a 200 t. Grandes placas do fuso e mesa de trabalho com ranhuras em T permitem configurações flexíveis de ferramentas e dispositivos de fixação. O controle móvel de duas mãos assegura a segurança do operador e o curso é definido por batentes ajustáveis. Soluções personalizadas estão disponíveis conforme requisitos do cliente.

Destaques

• Design clássico em estrutura em C para acessibilidade e ocupação de espaço reduzida
• Made in Europe com construção soldada em aço
• Adequada para testes, prototipagem e produção em série
• Preparada para integração Industry 4.0
• Soluções específicas para o cliente sob pedido

Detalhes do produto

• Estrutura soldada em aço em forma de C dimensionada para a força nominal, garantindo alta rigidez
• Grandes placas do fuso e mesa de trabalho para aceitar ferramentas de grande porte ou múltiplas configurações
• Tecnologia hidráulica que oferece flexibilidade de percurso/tempo para diversos processos
• Pistão hidráulico potente e duas guias circulares autolubrificantes garantem guiança precisa e uniforme do fuso
• Superfícies do cilindro usinadas com precisão e vedações de alta qualidade para baixo desgaste e longa vida útil
• Ajuste rápido do comprimento do curso através de batentes mecânicos de fácil regulagem
• Unidade hidráulica compacta instalada dentro do quadro para economia de espaço e acesso à manutenção
• Bomba hidráulica em 2 estágios para avanço rápido e velocidades de trabalho otimizadas
• Placa do fuso e mesa com ranhuras em T para fixação de ferramentas
• Painel de controle móvel para operação flexível; comandos adicionais integrados no painel elétrico
• Projeto e componentes em conformidade com normas de segurança europeias

Equipamento padrão

• Painel de controle com acionamento de duas mãos
• Batentes ajustáveis para curso cima/baixo
• Manômetro
• Mesa superior móvel com 2 guias e ranhuras em T
• Modo automático
• Retorno automático do cilindro
• PLC Siemens
• Unidade hidráulica com mudança automática de 2 velocidades
• Chave de pressão
• Temporizador
• Manual do operador

Equipamento opcional

• Cortina de luz L = 1.000 mm
• Upgrade para controle digital Siemens KTP 700 Basic
• Ampliação de 2 para 4 guias laterais
• Contador de peças
• Trocador ar/óleo com válvula de descompressão
• Válvula de descompressão

Especificações técnicas
Área de trabalho
Força de pressão: 40 t
Dimensões da mesa: 700 mm x 500 mm
Curso (máx): 500 mm
Tamanho da placa do fuso: 700 mm x 350 mm
Profundidade de garganta: 250 mm
Velocidade de curso: 9 mm/s

Avanço rápido
Avanço rápido: 26 mm/s

Potência de acionamento
Potência do motor: 4 kW

Dimensões e pesos
Dimensões totais (C x L x A): 1,5 m x 1,0 m x 2,5 m
Peso: 1.500 kg

Características técnicas

• Modelo/série: HPK A series
• Fabricado: Europa (construção soldada em aço quadro em C)
• Força nominal de prensa: 40 t
• Dimensões da mesa: 700 mm x 500 mm
• Placa do fuso: 700 mm x 350 mm com ranhuras em T
• Curso (máx): 500 mm
• Profundidade de garganta: 250 mm
• Velocidade de curso: 9 mm/s
• Avanço rápido: 26 mm/s
• Potência do motor: 4 kW
• Unidade hidráulica: bomba 2 estágios com mudança automática de velocidade
• Características: duas guias circulares para paralelismo do fuso, guias autolubrificantes, superfícies de cilindro usinadas, painel móvel, opção PLC Siemens e prontidão Industry 4.0
• Área ocupada (C x L x A): 1,5 m x 1,0 m x 2,5 m
• Peso aprox.: 1.500 kg
